Narzędzia do zaciskania przewodów samochodowych
Jeśli planujesz zmienić coś w swoim samochodzie, prędzej czy później będziesz potrzebować odpowiednich narzędzi do zaciskania pinów. W tym poście postaram się opisać kilka moich narzędzi, których używam przy ogarnianiu wiązek.
Narzędzia do zaciskania są potrzebne do samodzielnego wykonania wiązek elektrycznych, które są niezbędne przy modernizacji samochodu. Nie prowadzę warsztatu samochodowego i wszystko co robię robię głównie dla siebie, dlatego postanowiłem w miare potrzeb kupować tanie zaciskarki z aliexpress. Są tańsze niż narzędzia w lokalnych sklepach w Polsce, a sprawdzają się świetnie. Co jakiś czas wystarczy je naoliwić, żeby nie rdzewiały. Zauważyłem też, że drogie, markowe zaciskarki mają wygodniejsze uchwyty – zwykle z gumy, ale nie zakładam masowej produkcji, więc te które mam w zupełności mi wystarczają.

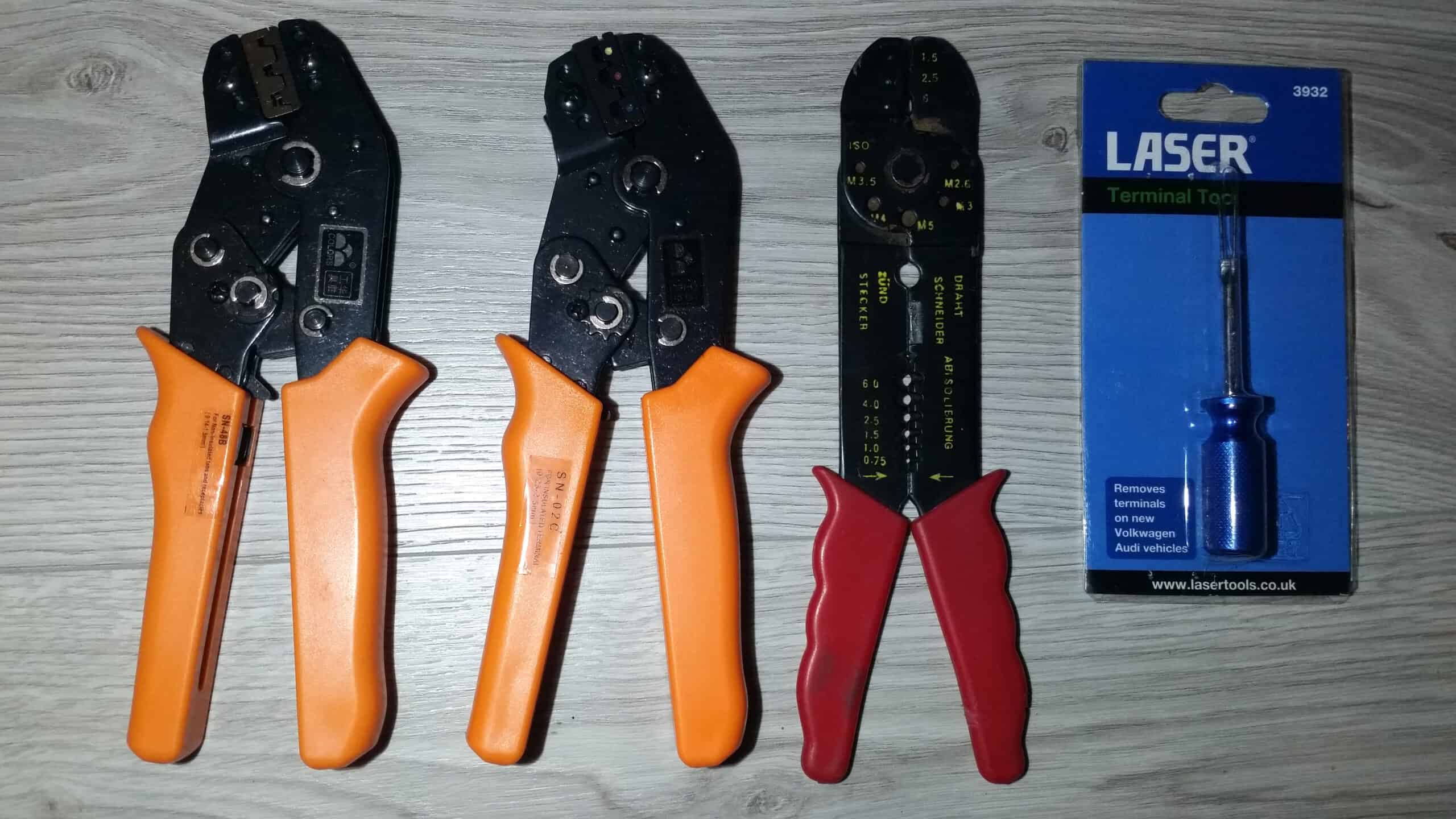

Gdy zaczynałem przygodę z moim samochodem, miałem tylko dwie podstawowe zaciskarki, o których często można było przeczytać na polówkowym forum (uk-polos.net):
Jakiś czas później okazały się one niewystarczające, więc z czasem pojawiły się nowe narzędzia.
Lista moich narzędzi do zaciskania

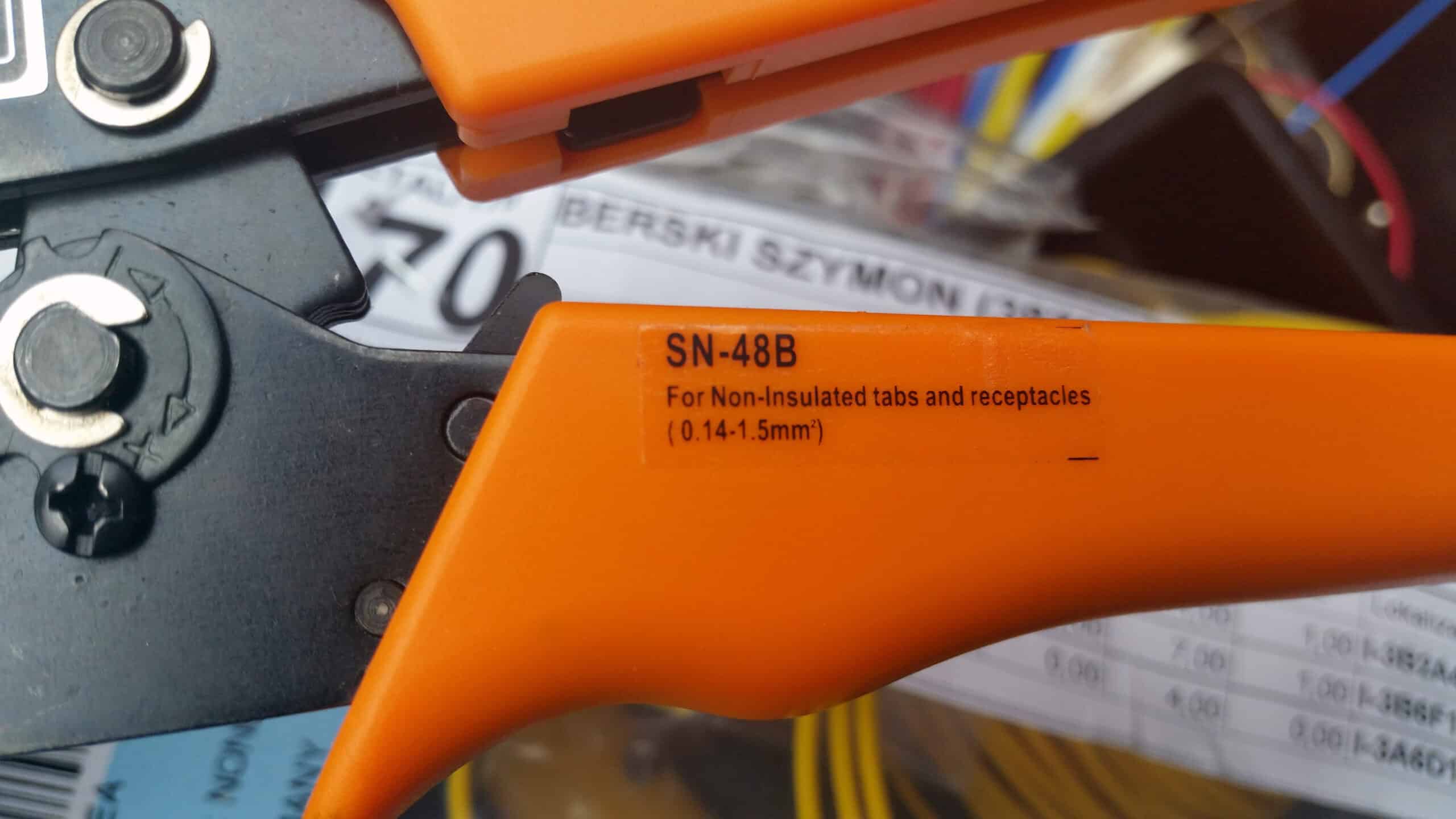

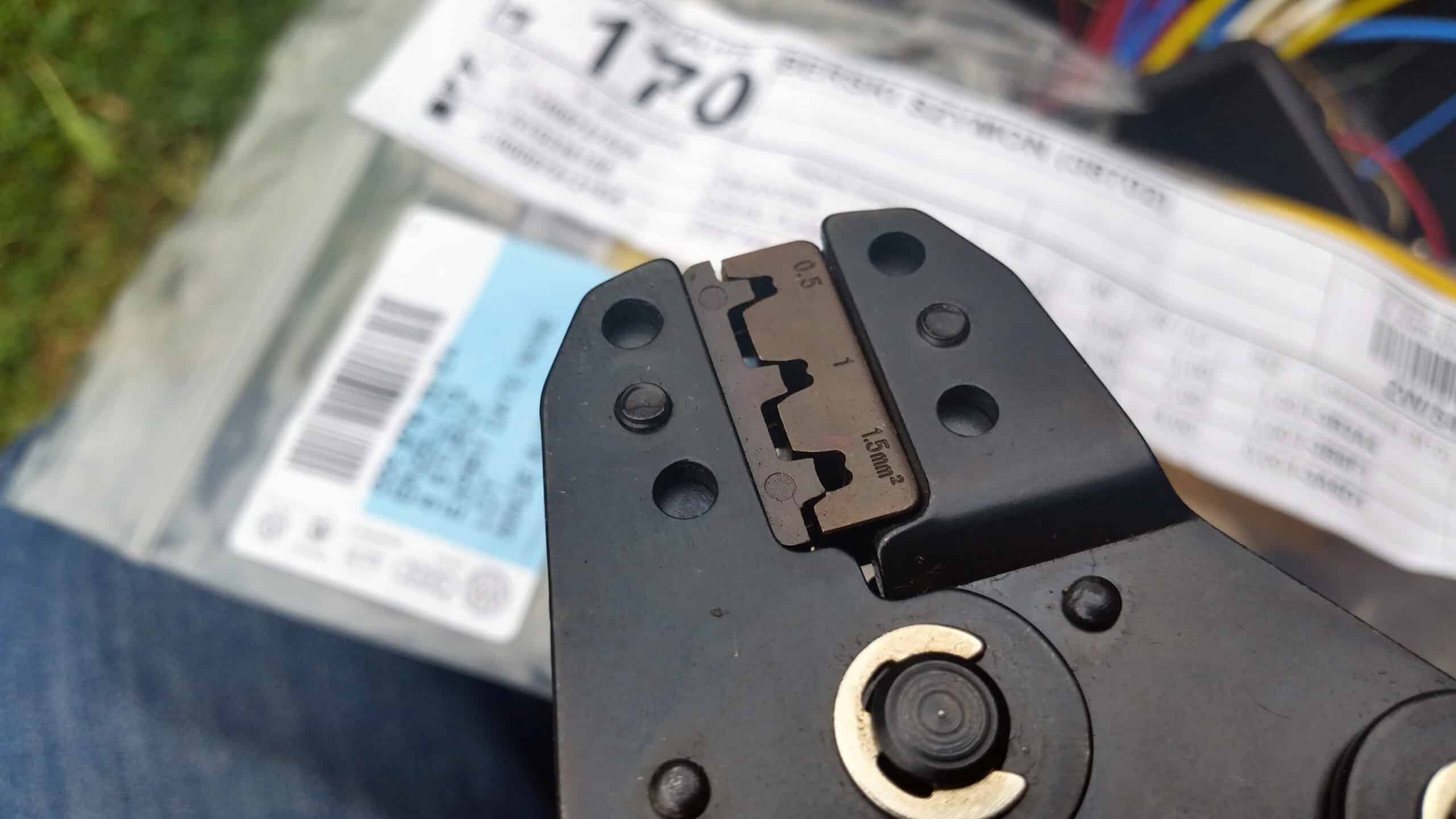

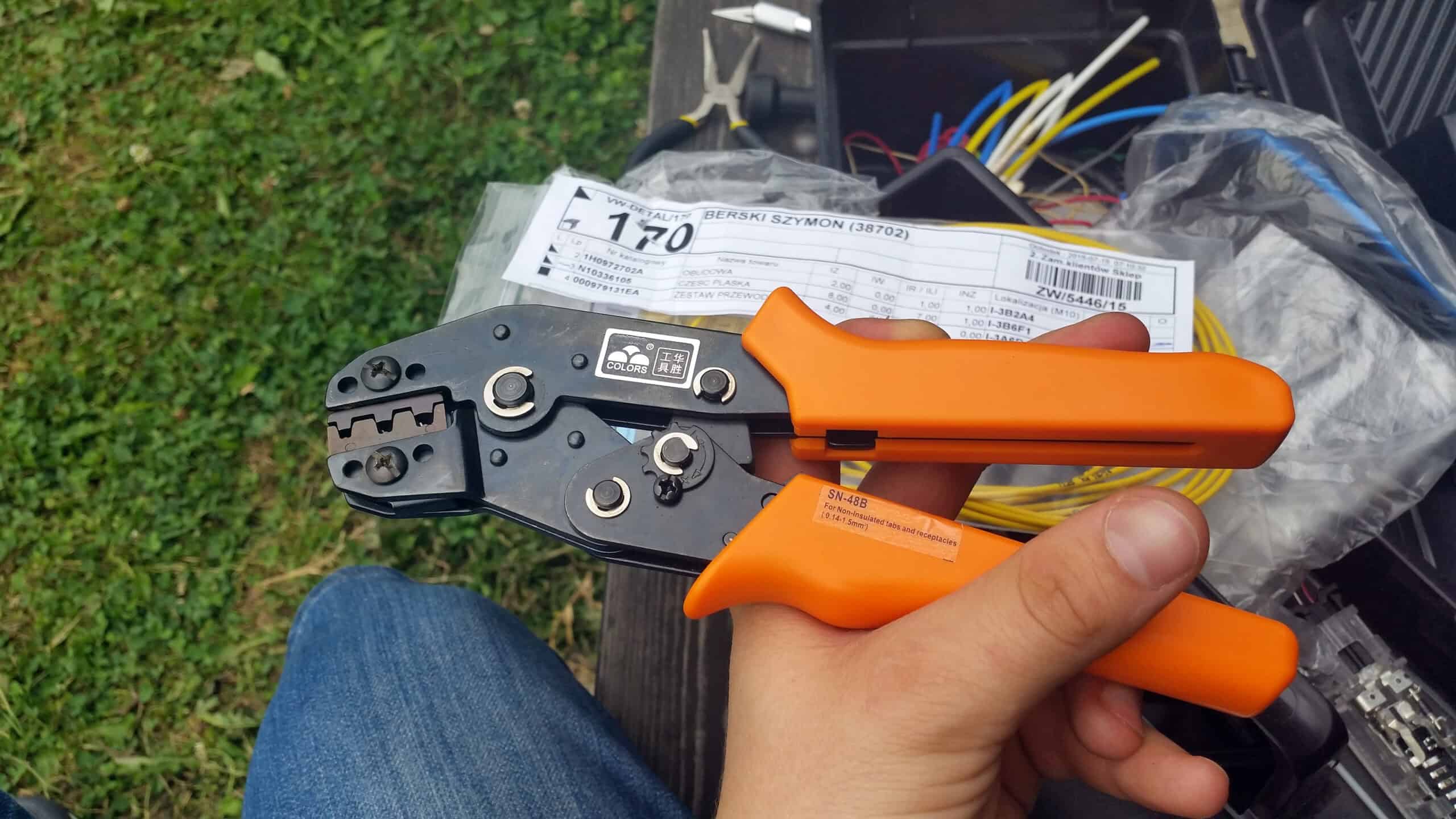

COLORS SN-48B
szczypce do zaciskania konektorów bez izolacji i zacisków o szerokości TAB 2,8 mm, 4,8 mm o grubości przewodu 0.5-1.5mm² / 20-15AWG
Jest wystarczający do większości prostych modów na kablach o małym przekroju.

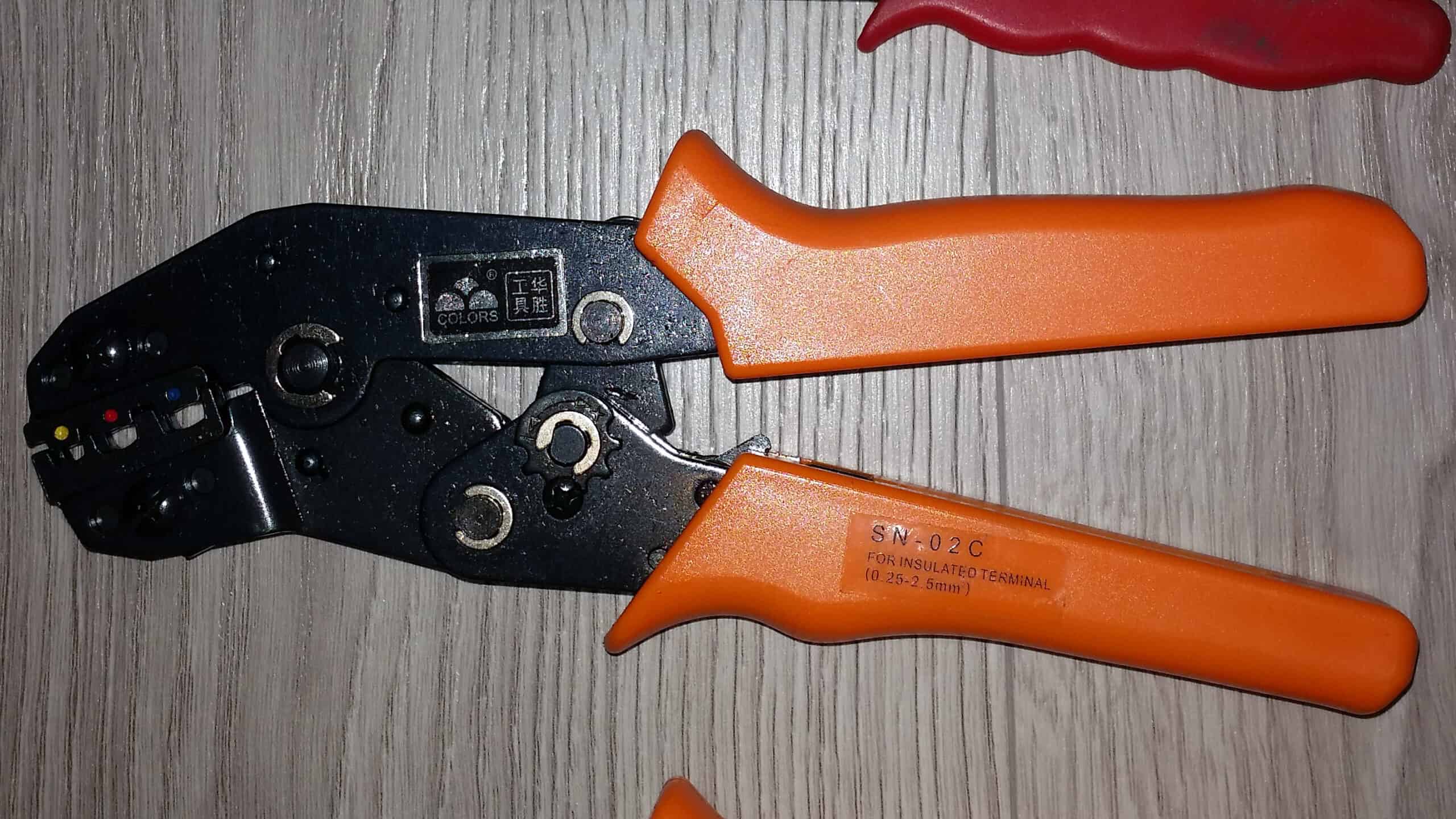

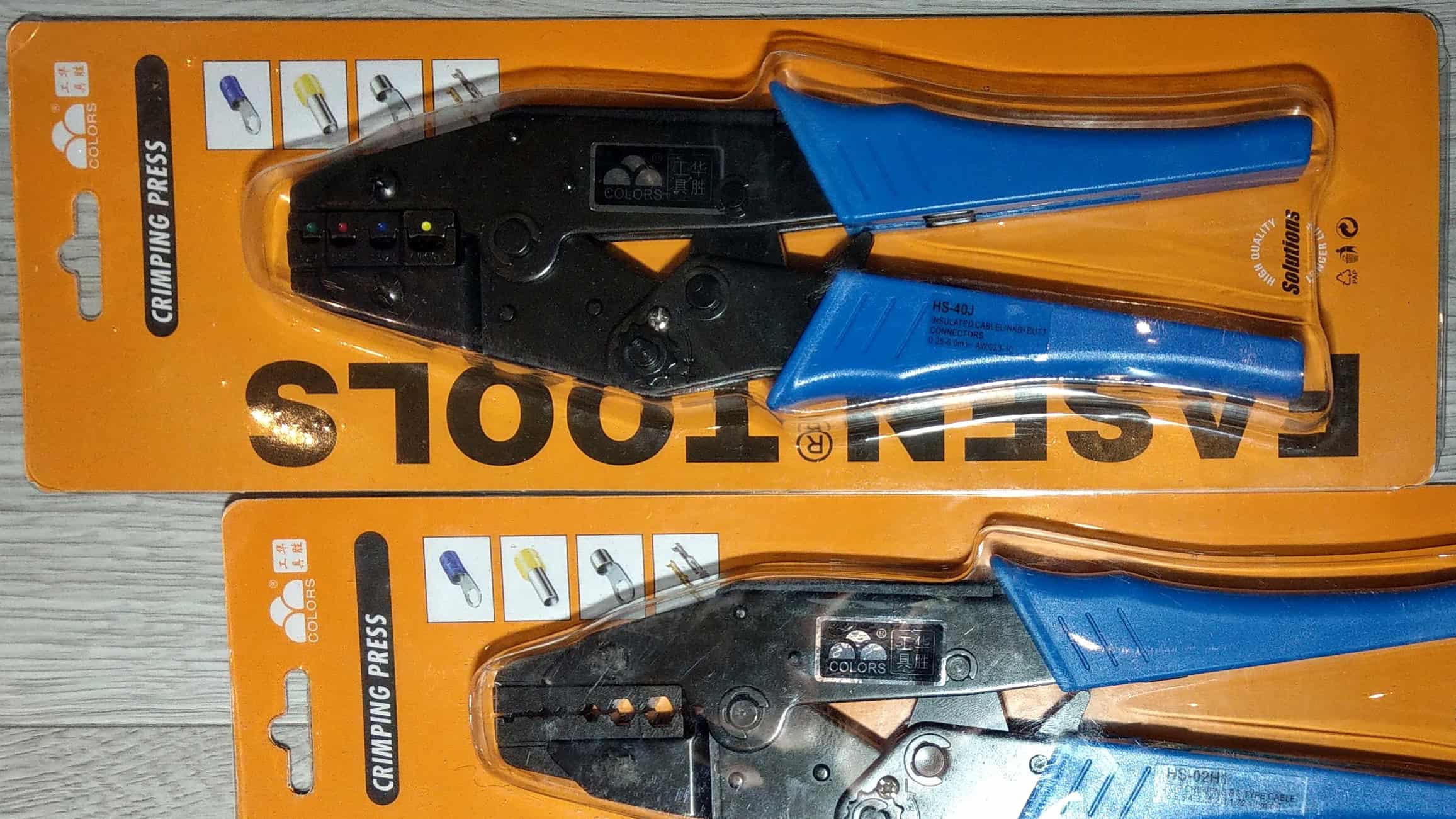

COLORS SN-02C
szczypce zaciskowe do konektorów izolowanych
0.25-2.5mm² / 23-13AWG

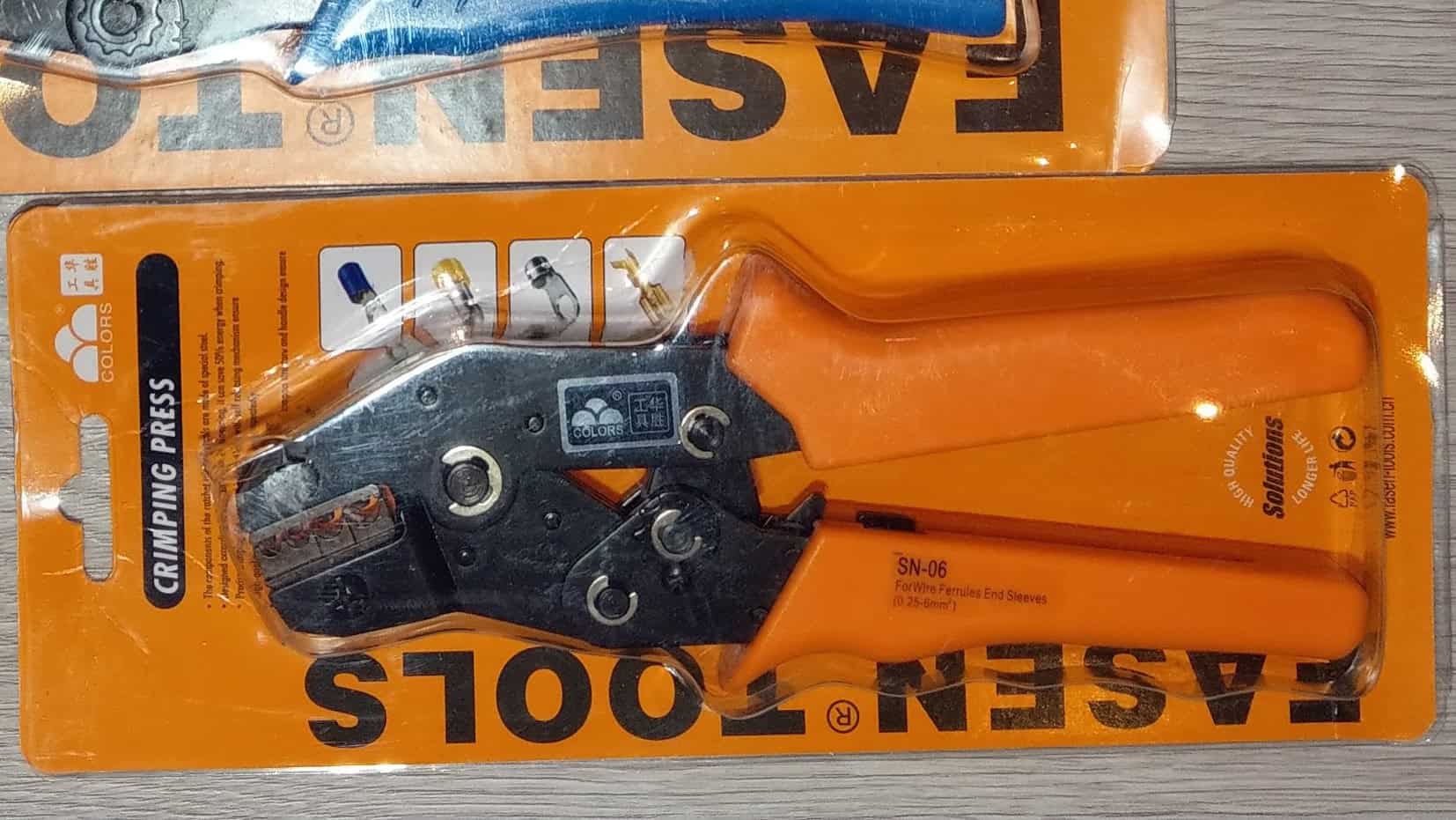

COLORS SN-06
szczypce zaciskowe do konektorów izolowanych
0.5-6mm² / 20-10AWG

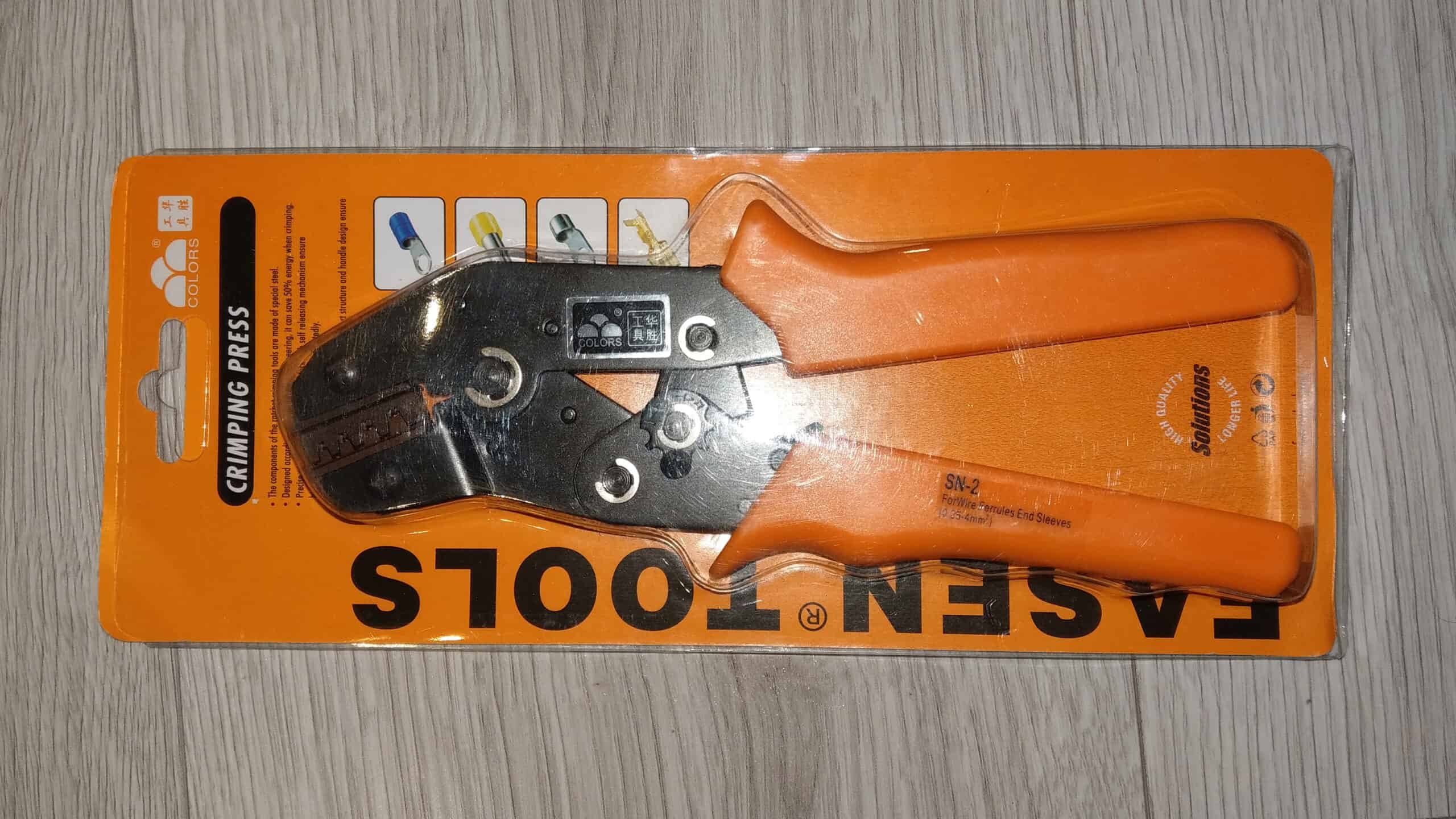

COLORS SN-2
szczypce zaciskowe do konektorów nieizolowanych – TAB 2,54 3,96 C3 (szerokość 4,2mm)
0.25-2.5mm² / 23-13AWG

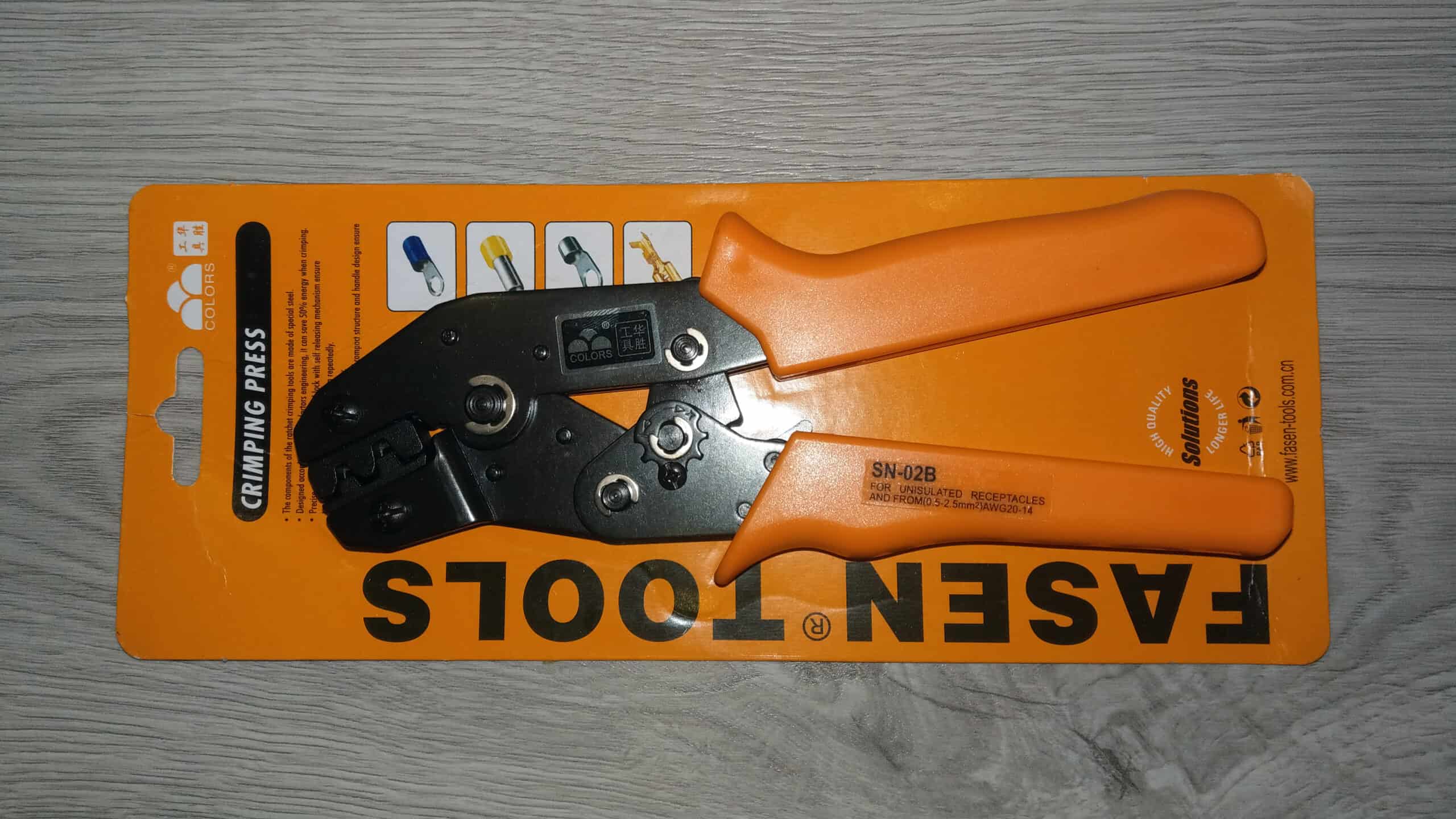

COLORS SN-02B
szczypce zaciskowe dokonektorów nieizolowanych
0.5-2.5mm2 14-22AWG

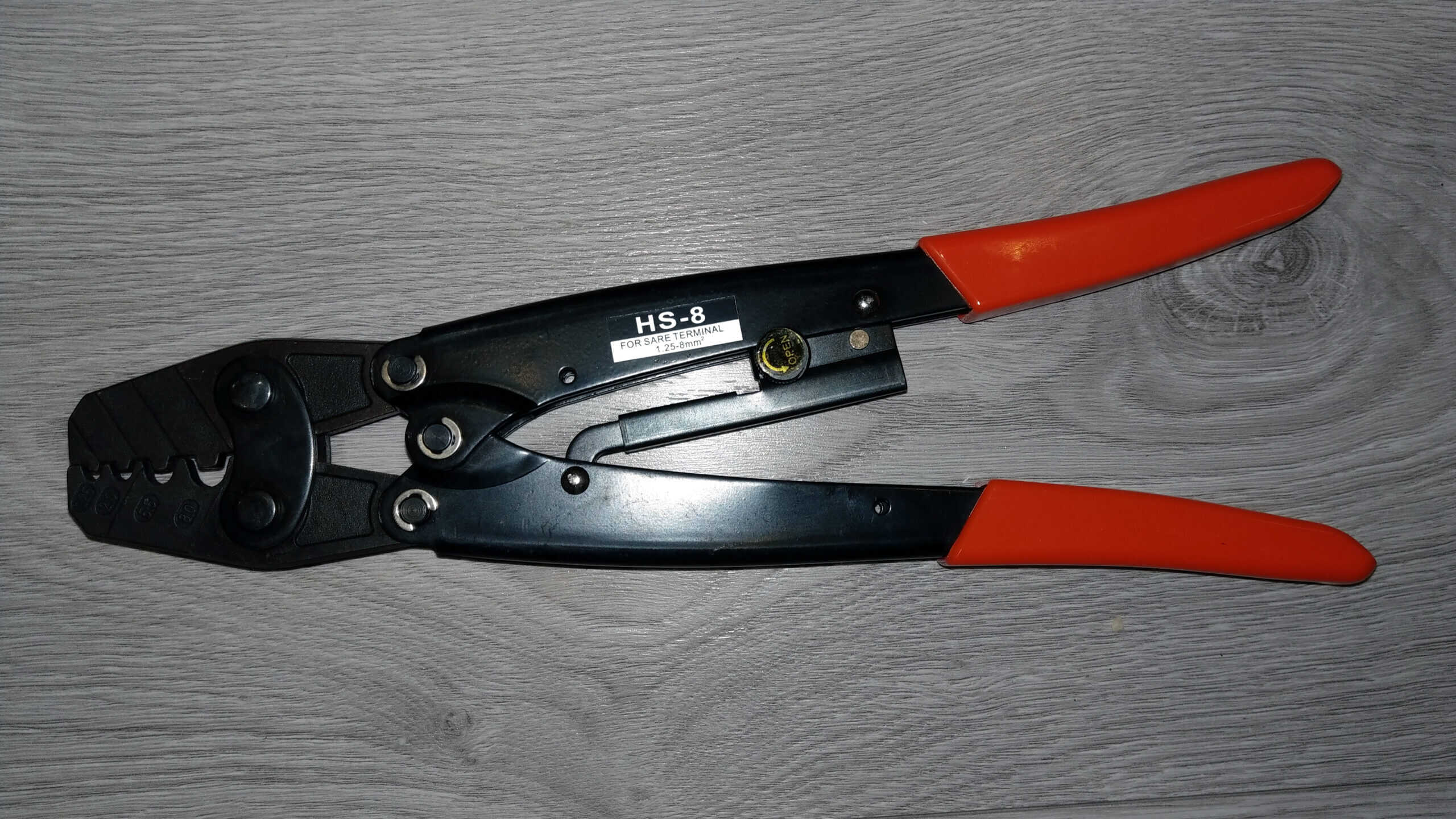

COLORS HS-8
szczypce zaciskowe do konektorów nieizolowanych (typ Point) ‘styl japoński’
1.25-8.0mm² / 16-7AWG
Dobre do łączenia grubszych przewodów (powyżej 2,5mm).
COLORS HS-02H1
Czczypce zaciskowe do złącz RG58/59/62,8X SMA/BNC (jak antenowe gniazda FAKRA)
Głównie do złączy antenowych FAKRA.
COLORS HS-40J
szczypce zaciskowe do końcówek izolowanych
0.25-6.0mm² / 23-10AWG

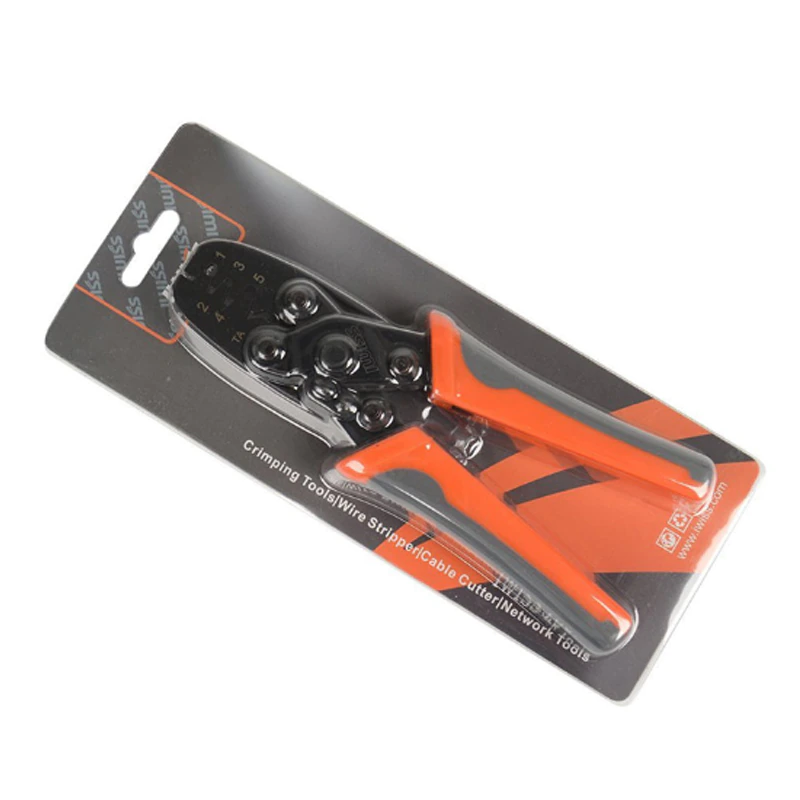

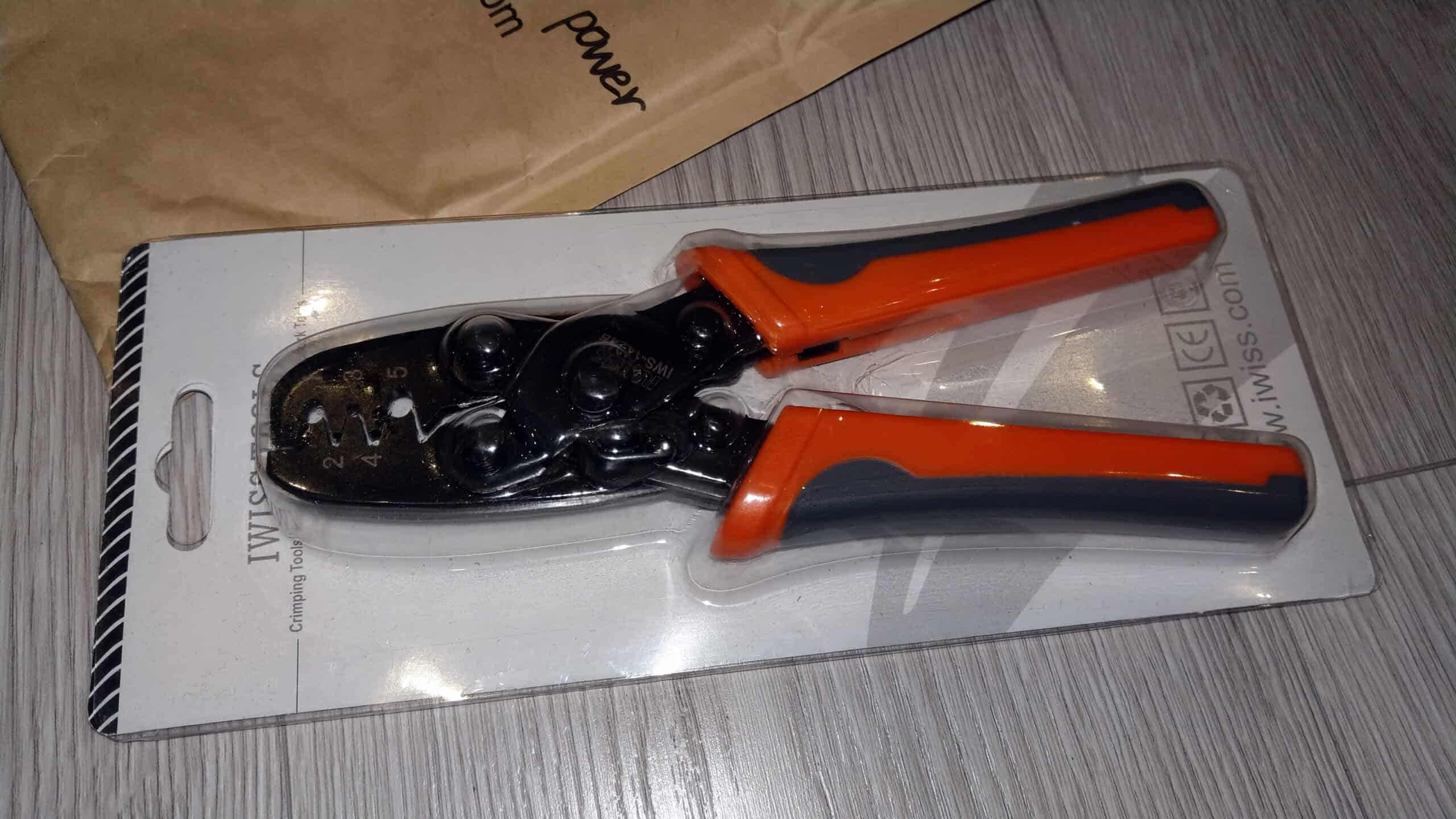

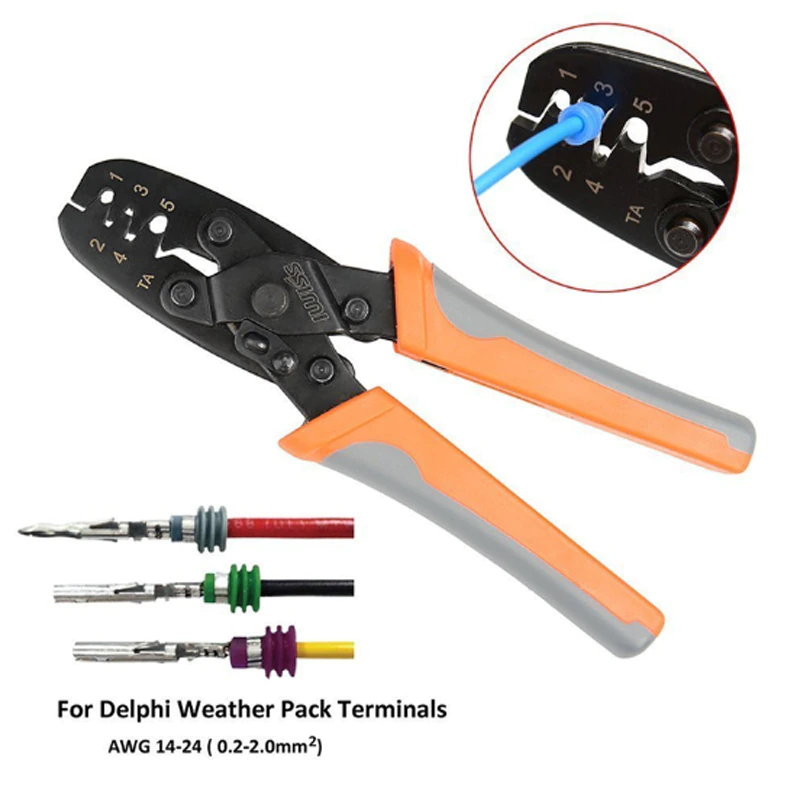

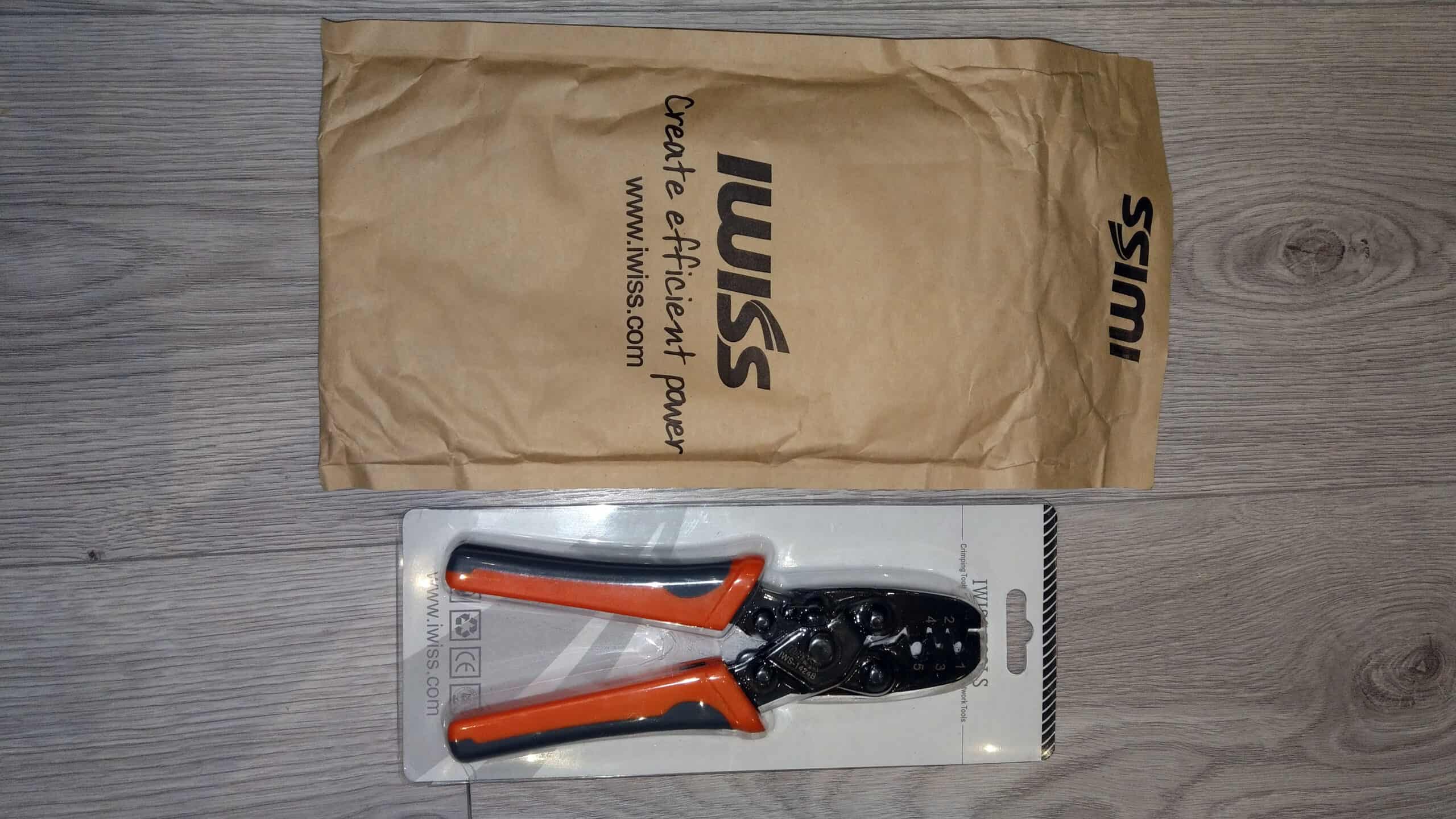

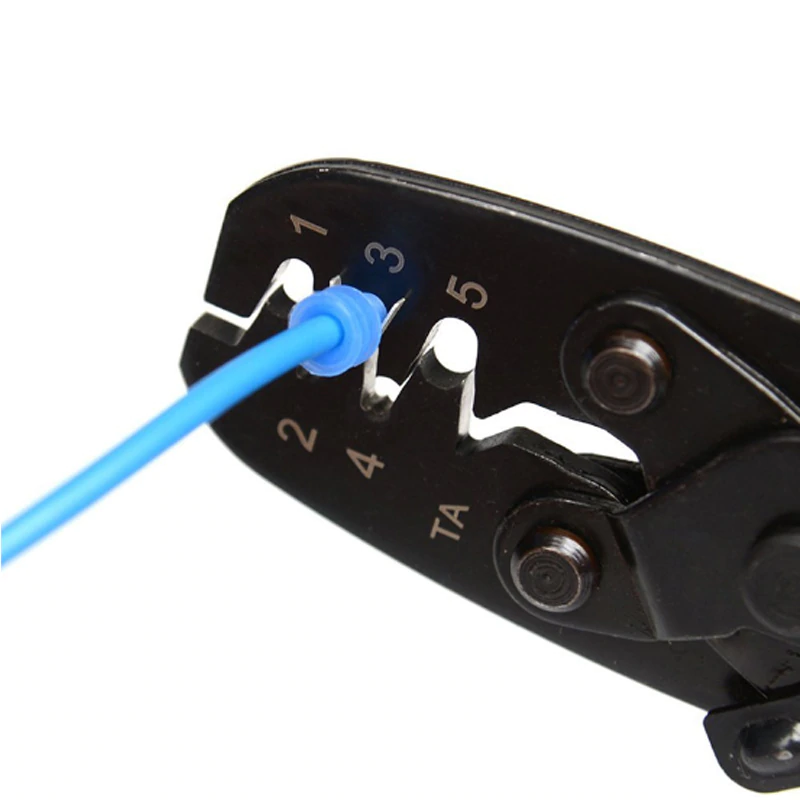

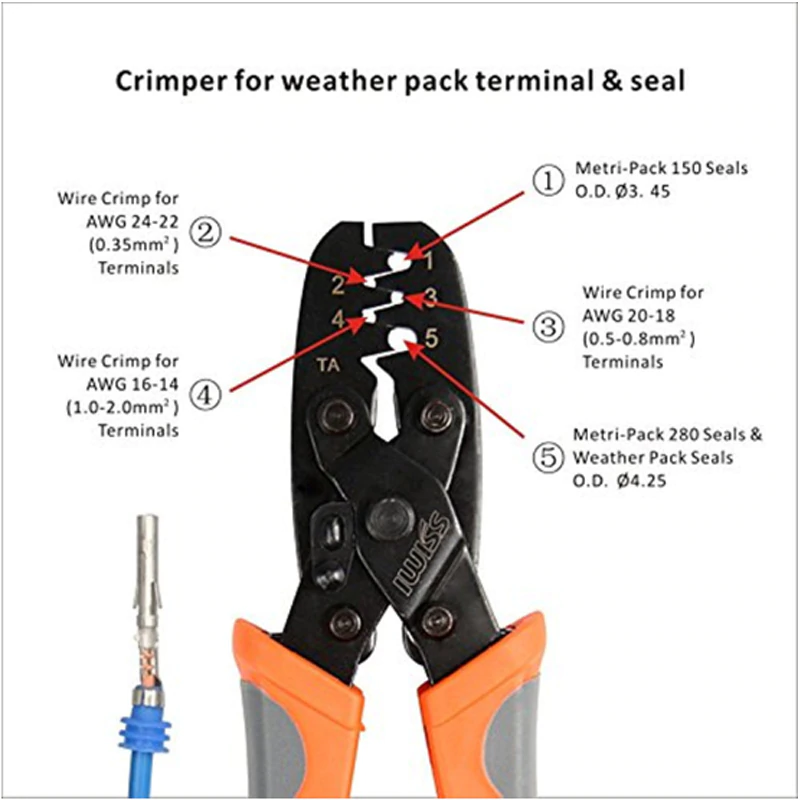

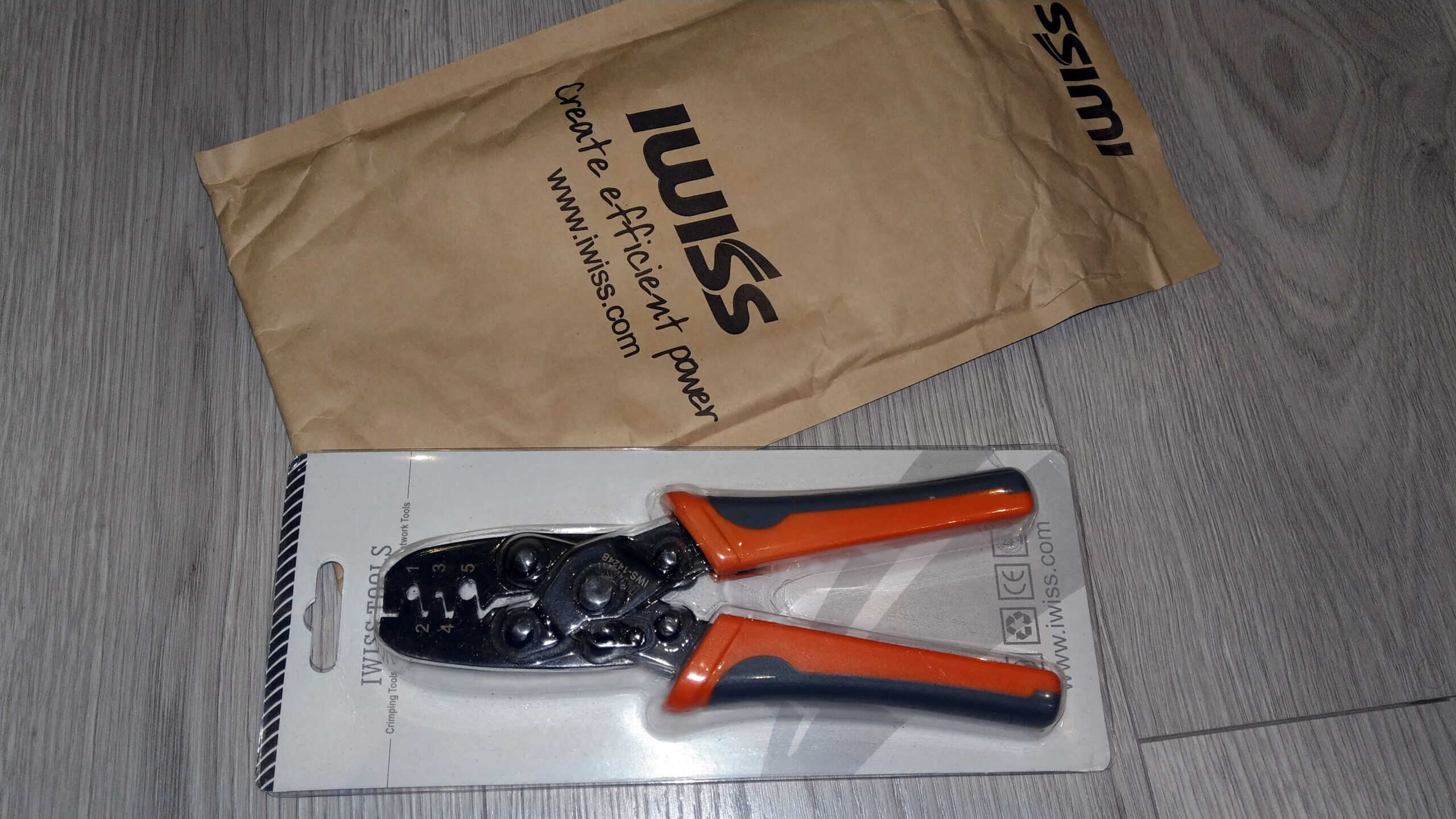

IWISS IWS-1424B
szczypce do zaciskania terminali z uszczelnieniem Delphi (złącza uszczelnione, głównie przy komorze silnika itp.)
0.2-2.0mm² / 24-14AWG
HY202B
narzędzie do zaciskania nieizolowanych pinów
28-10AWG / 0,08-6mm²

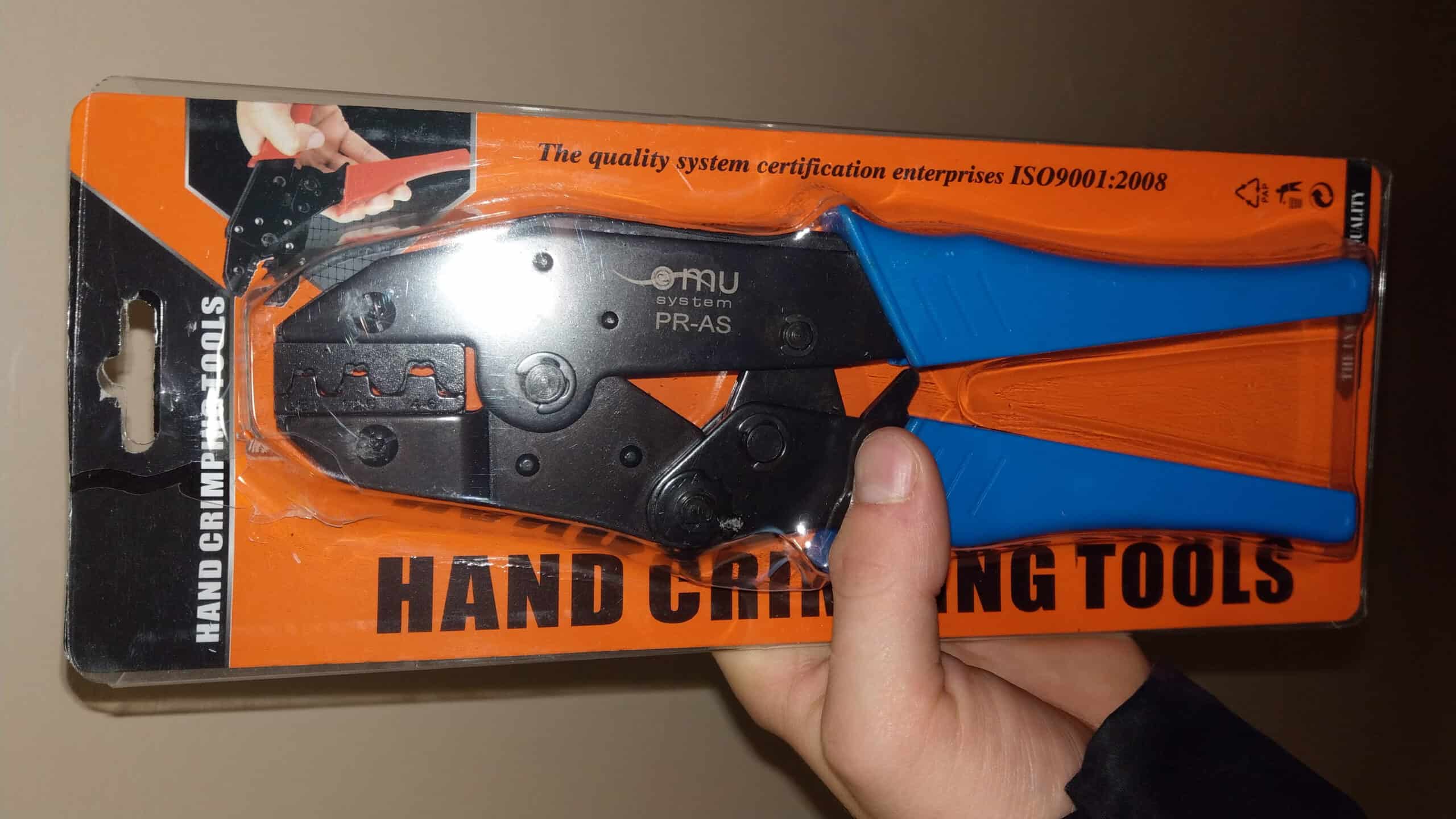

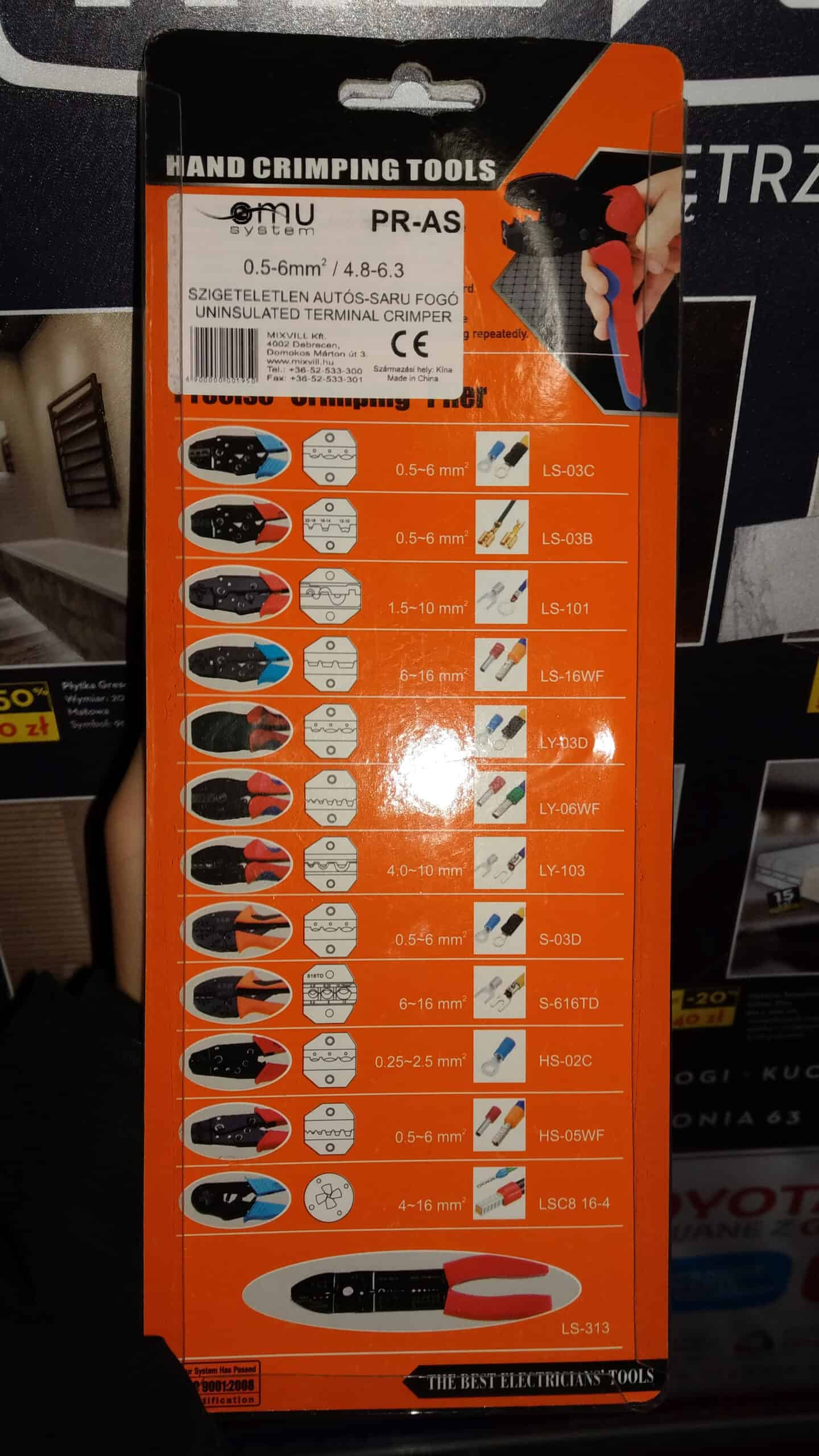

OMU system PR-AS
szczypce do zacisków samochodowych nieizolowanych
0,5-6mm2 4,8-6,3

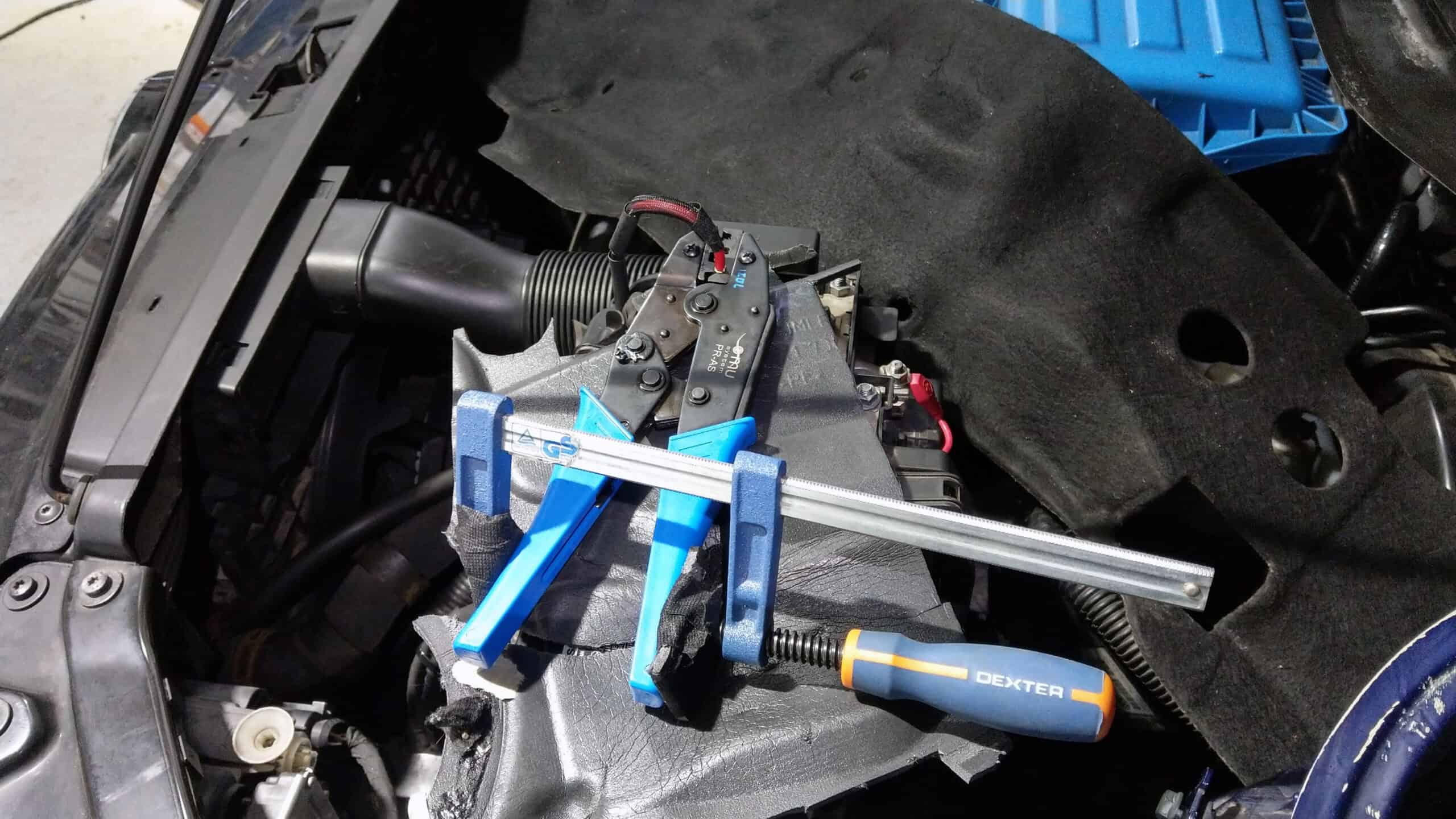

Świetna do złączek na grubszych kablach, ale i tak trzeba użyć sporej siły do zaciśnięcia niektórych końcówek (do twardszych końcówek na grubych kablach lepsza byłaby zaciskarka pneumatyczna).

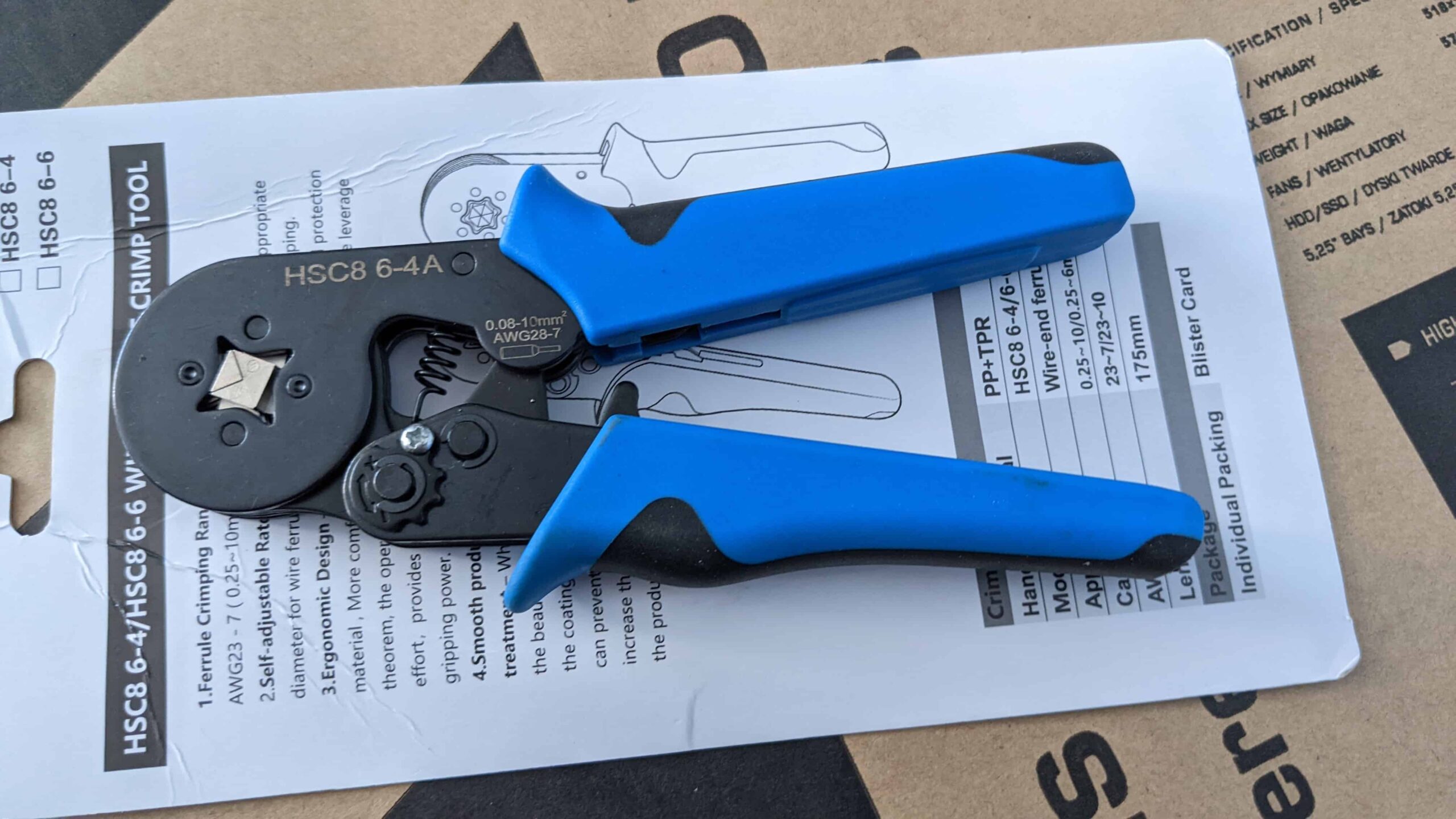

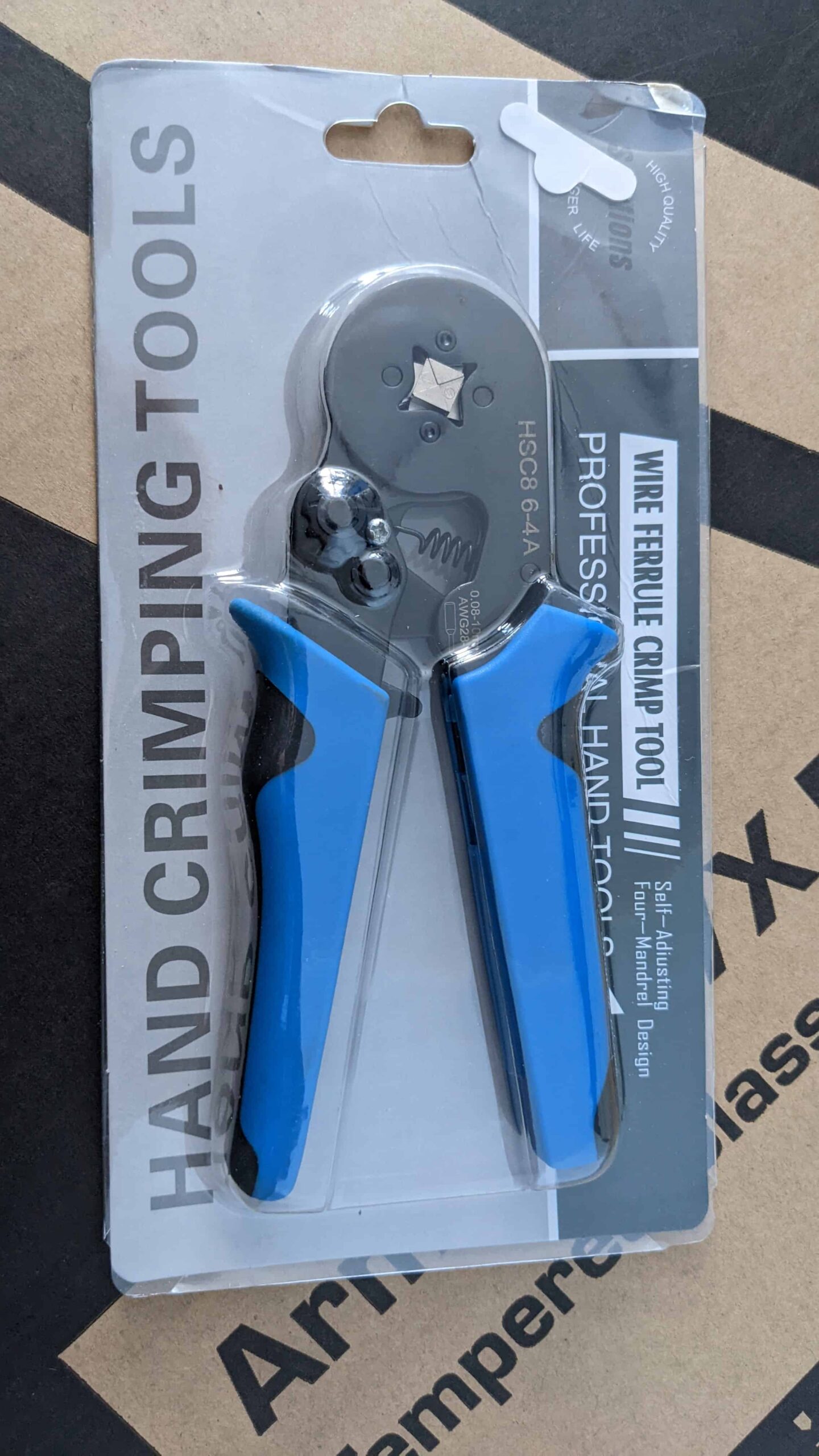

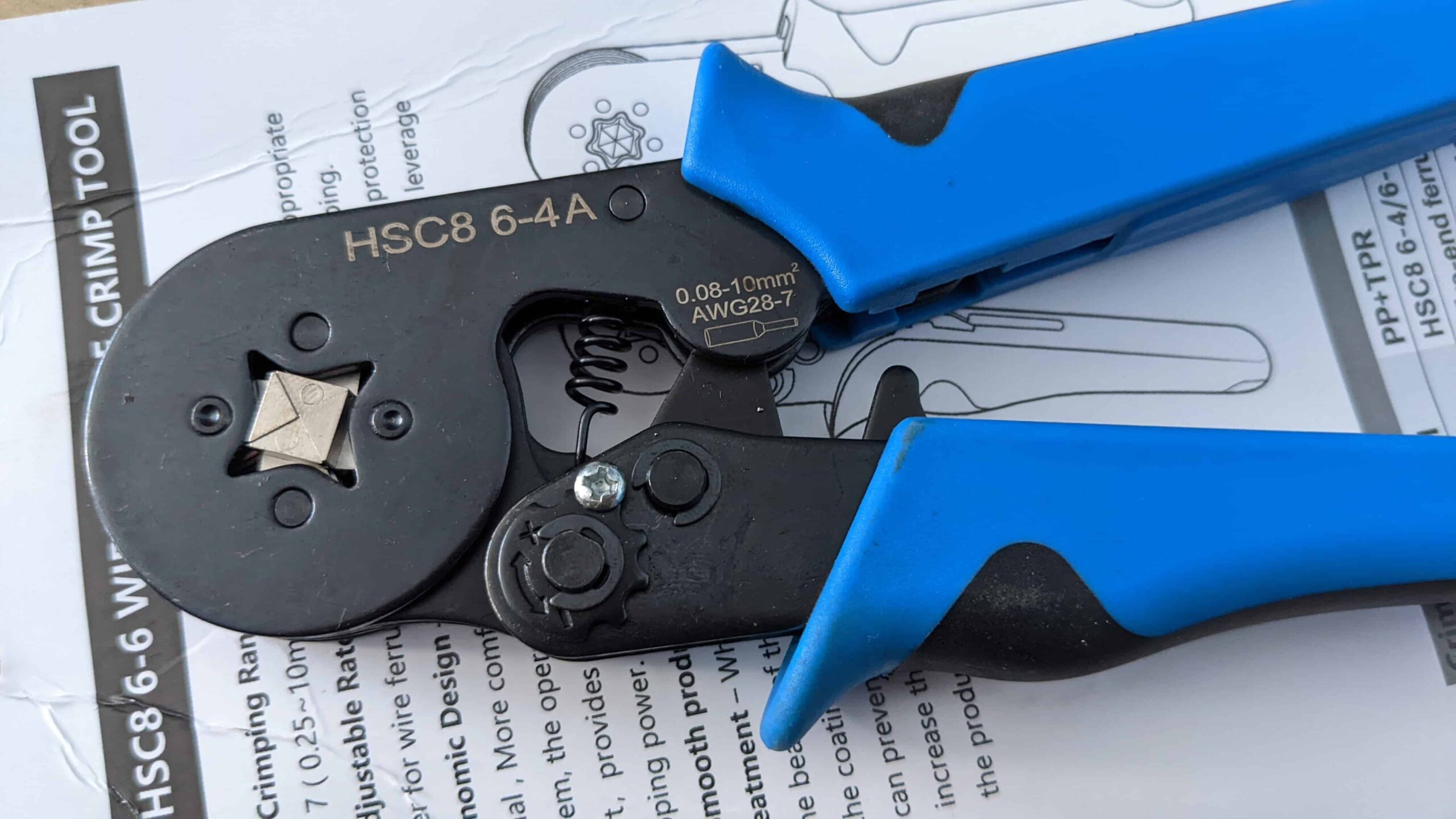

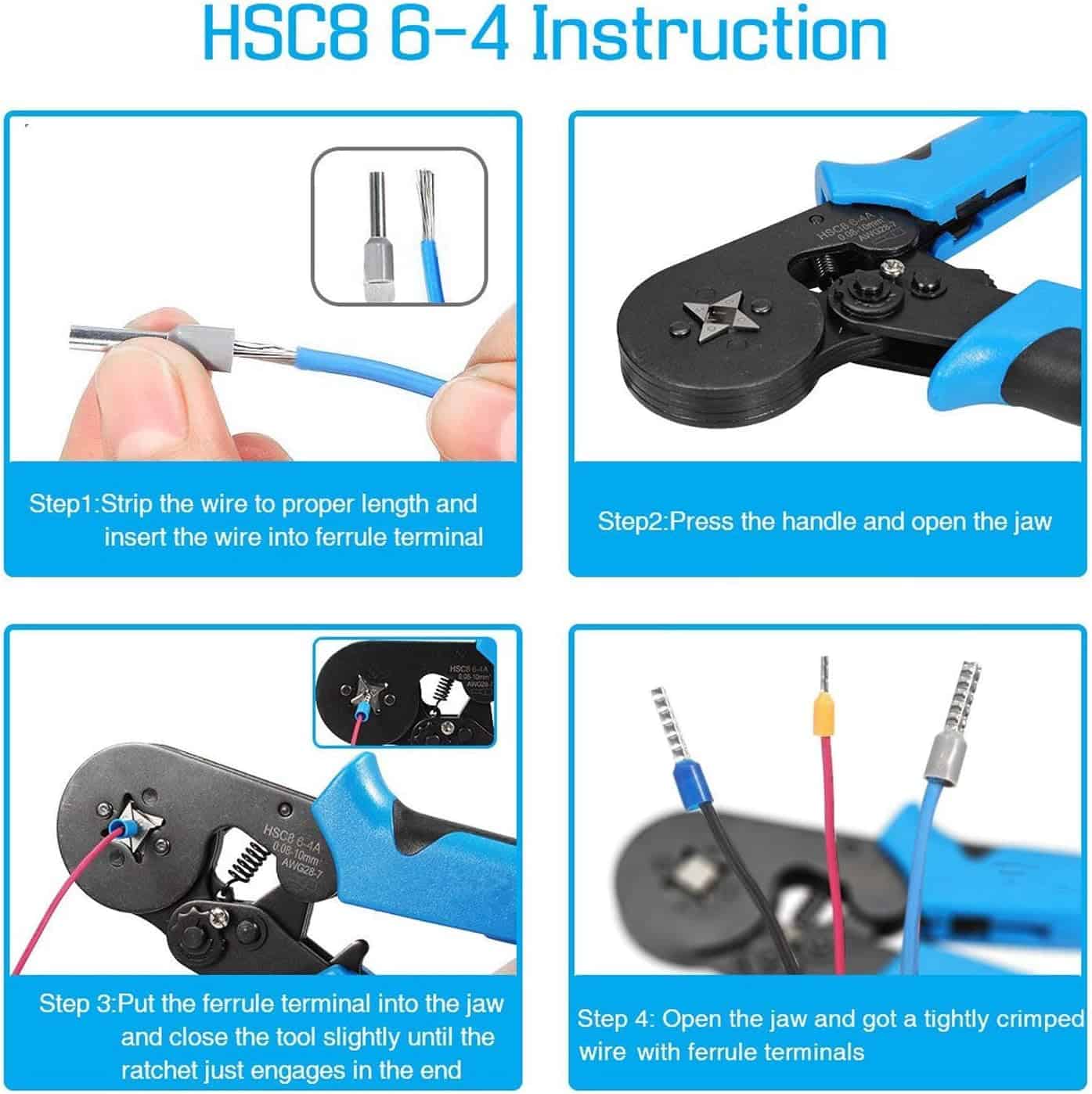

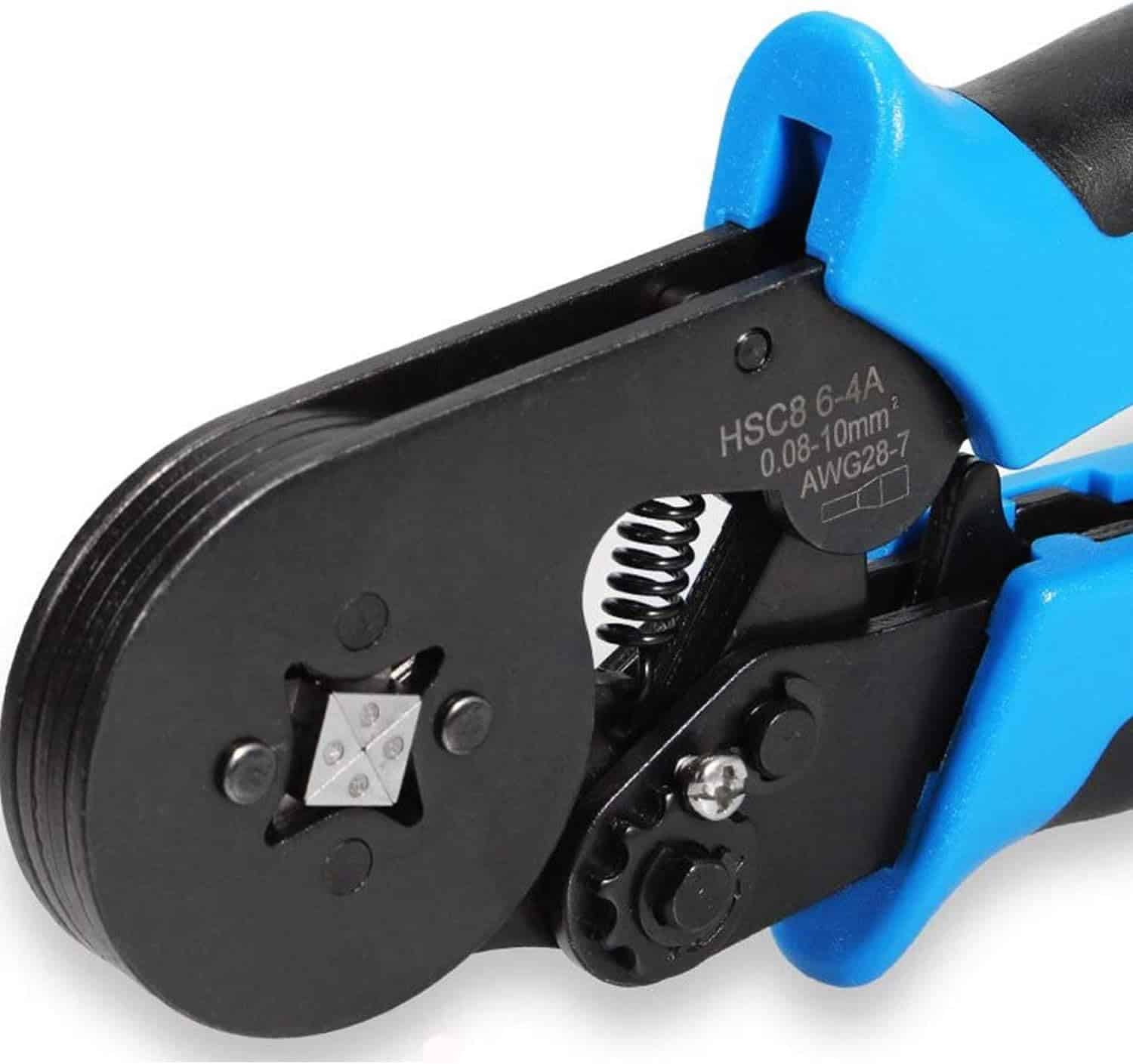

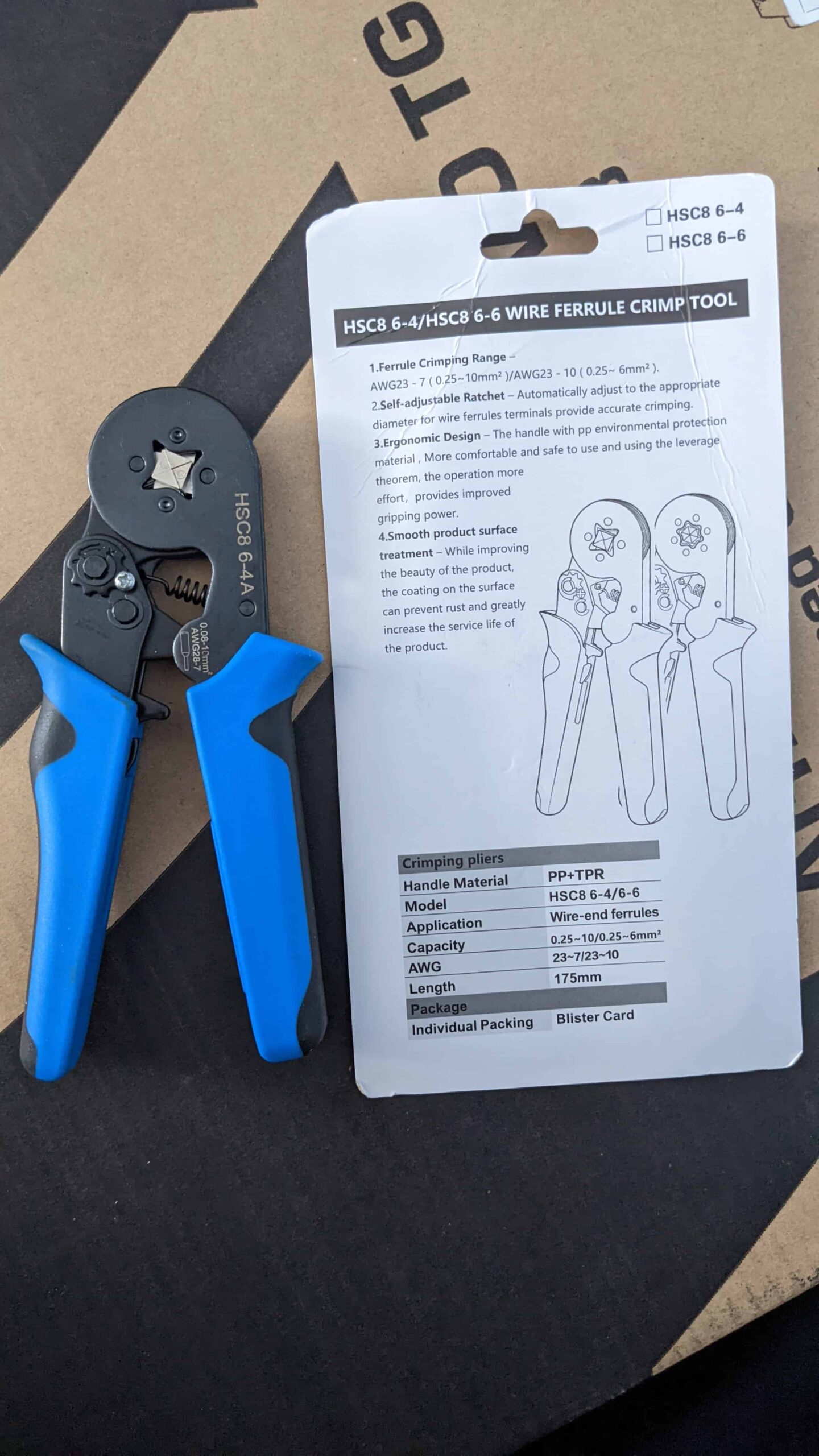

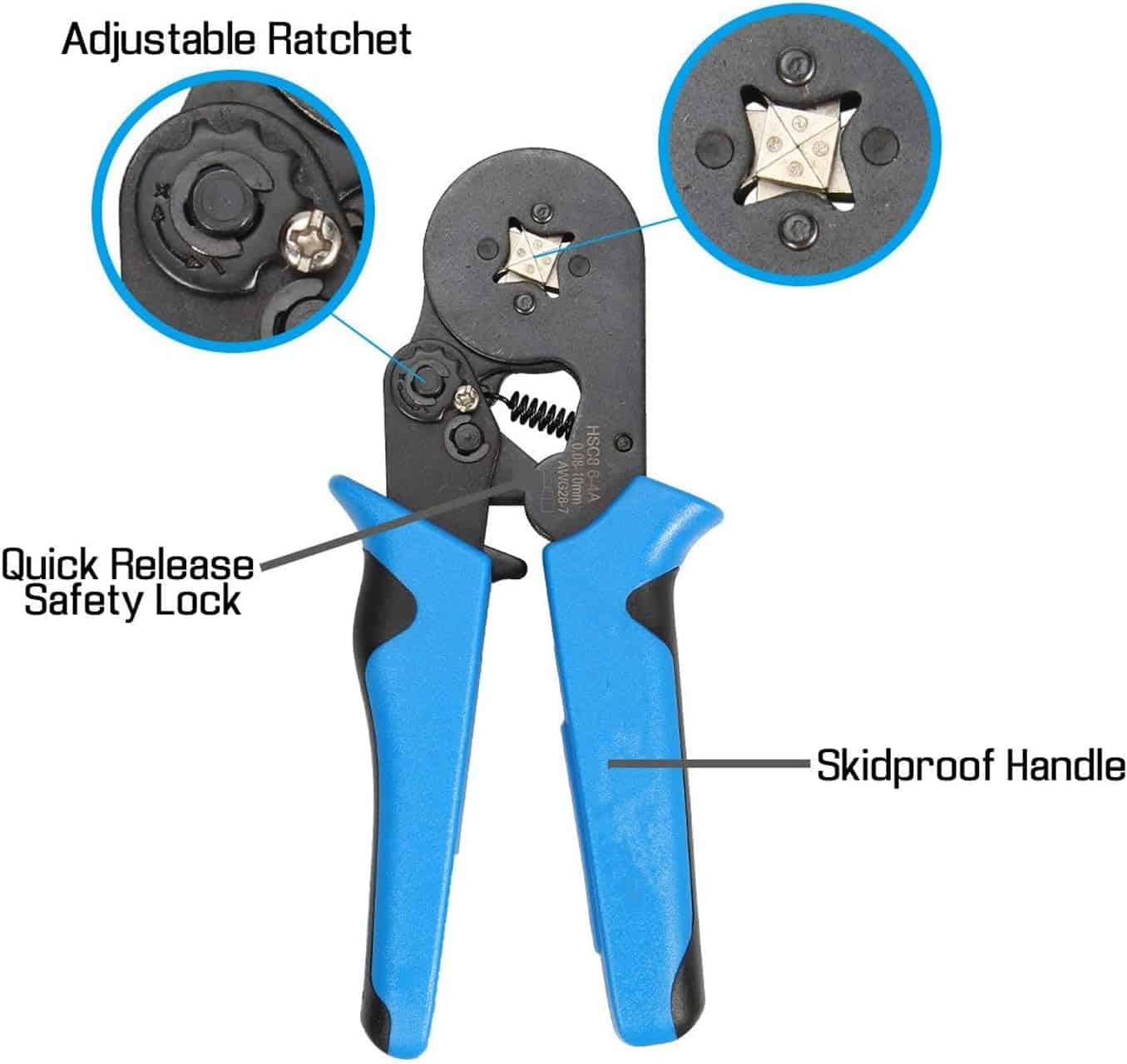

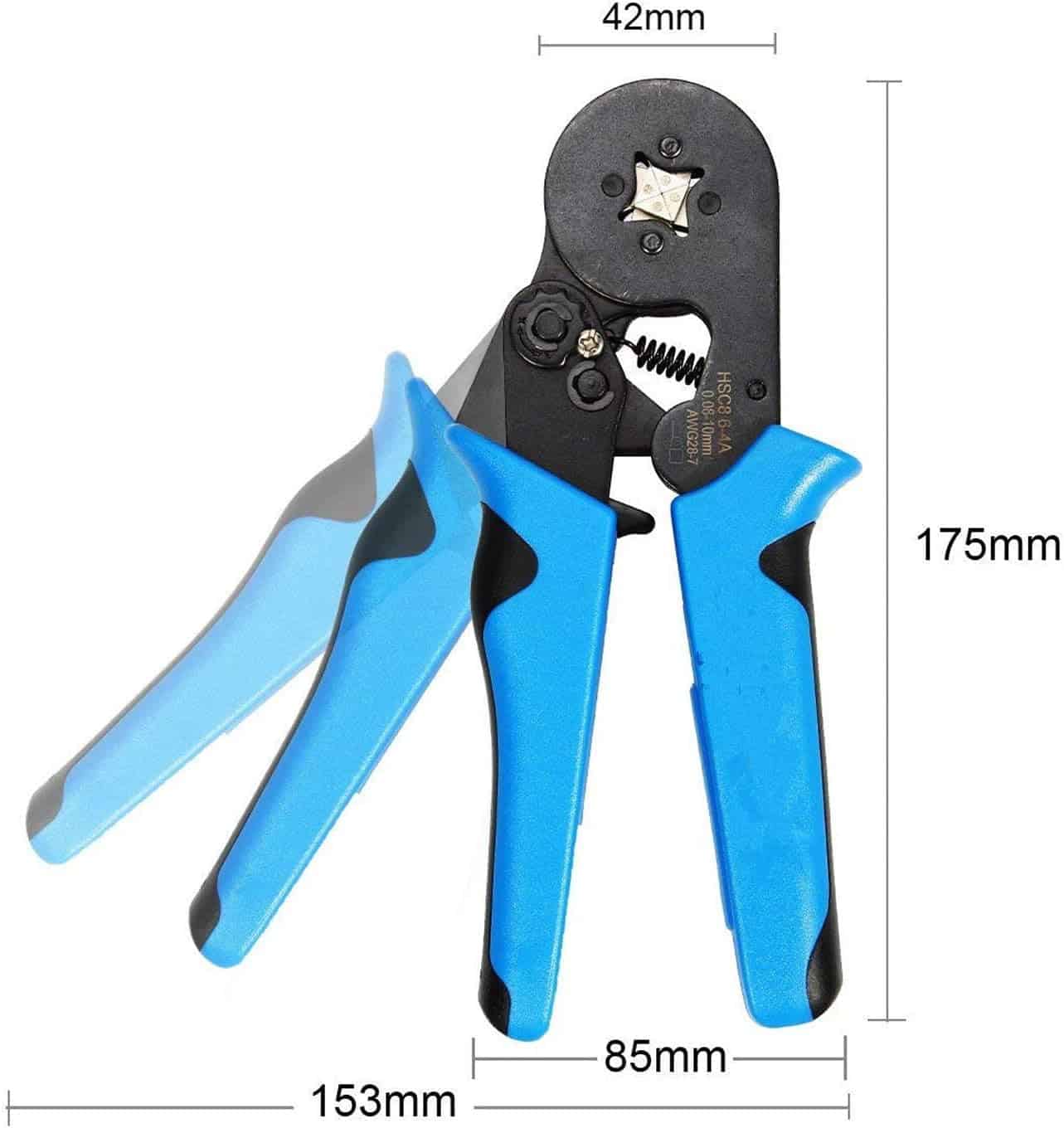

HSC8 6-4A
Zaciskarka do tulejek izolowanych i nieizolowanych w rozmiarach 0,25 – 10 mm2 z czterokątnym systemem zaciskania. Nie przydaje się za bardzo przy samochodzie, ale wykorzystuje je często do zagniatania przewodów do gniazdek sieciowych, regulatora solarnego, kostek wago itp. rzeczy w garażu i w mieszkaniu 🙂

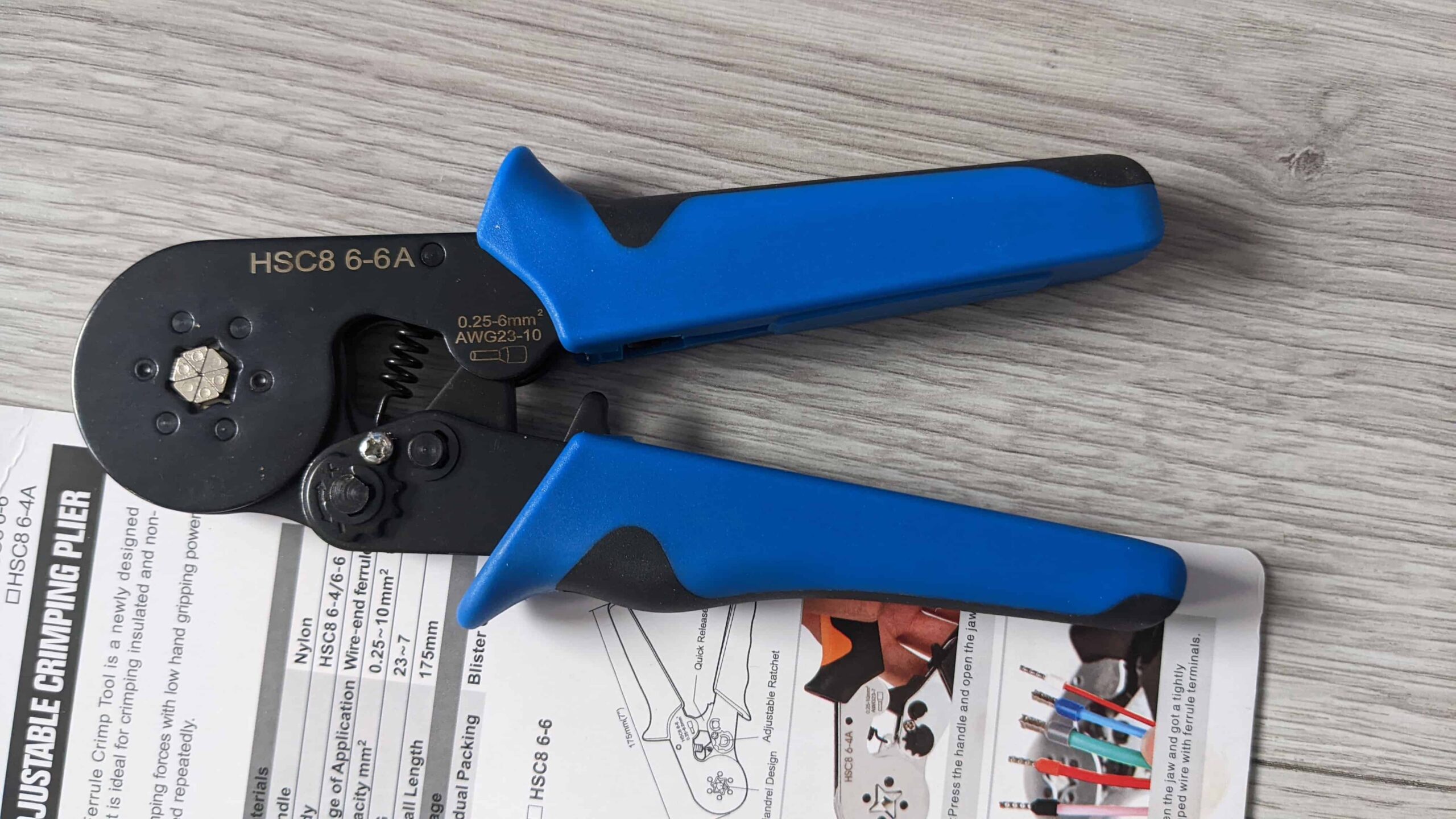

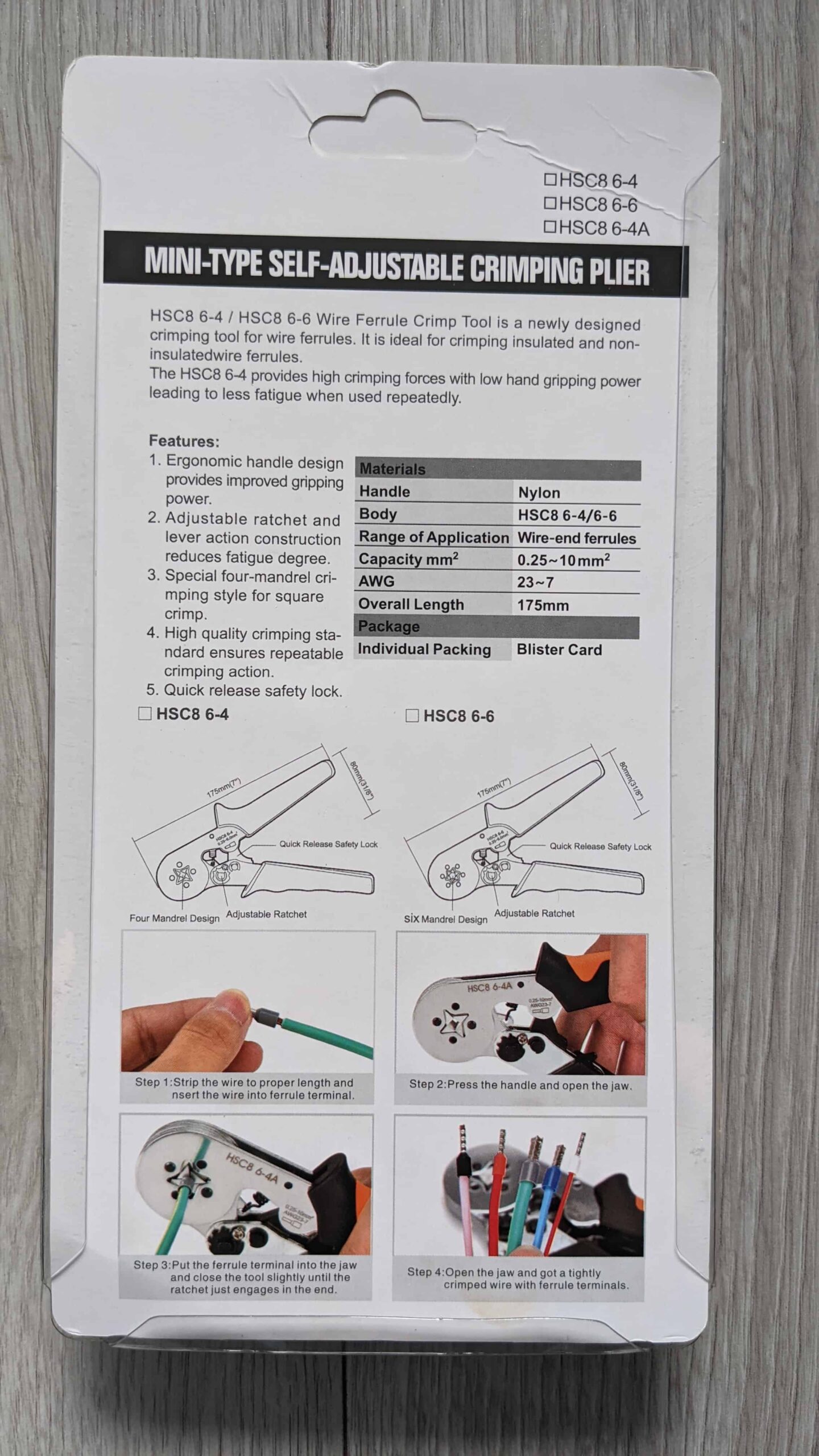

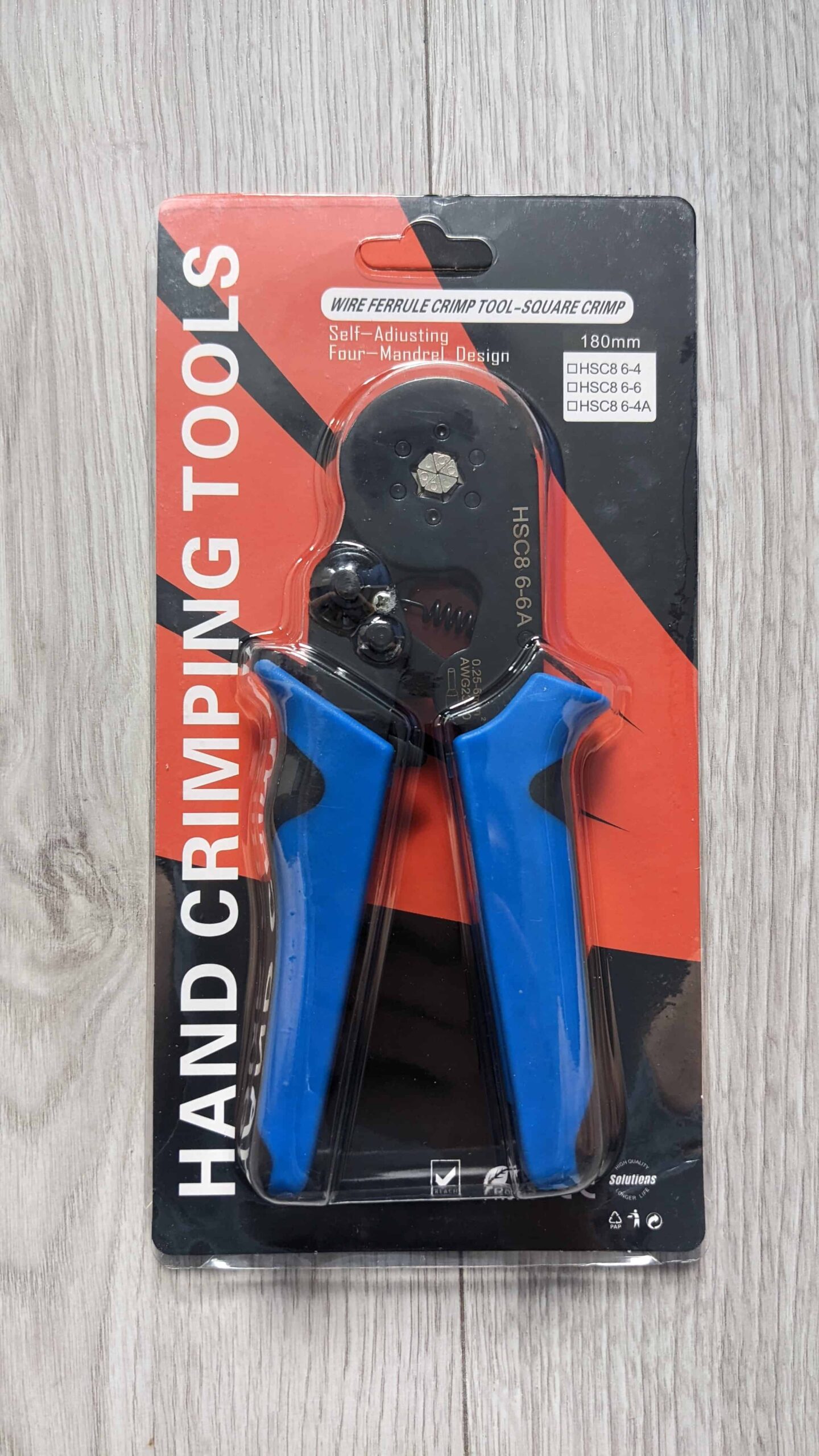

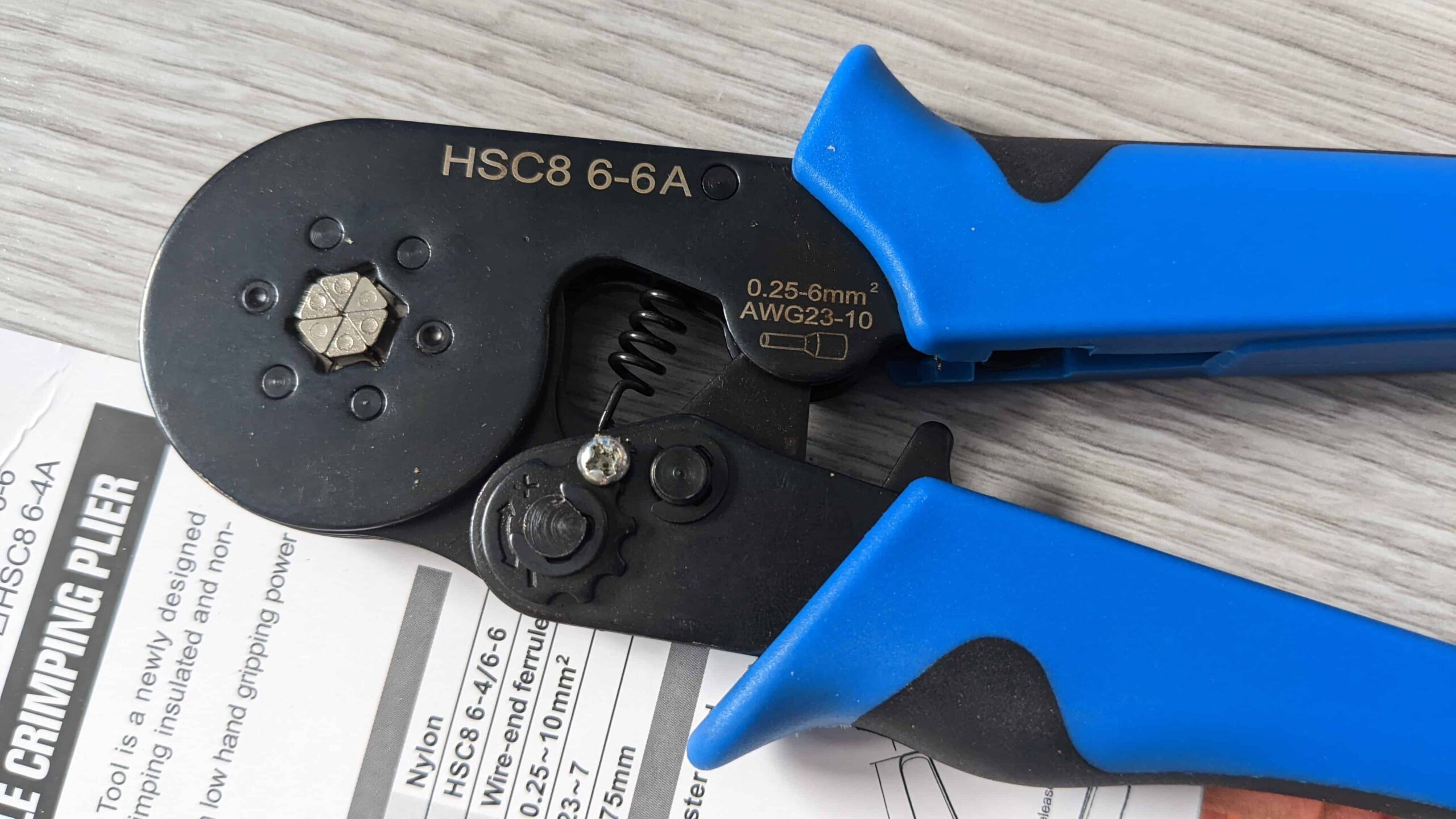

HSC8 6-6A
To samo co wyżej, tylko z sześciokątnym systemem zaciskania – tulejki są prawie okrągłe, tak jak wcześniejsza zaciskarka – ta również przydaje się częściej przy instalacji w garażu, a nie w samochodzie.
Oczywiście można kupić zaciskarki sygnowane marką innych firm, ja zazwyczaj wybierałem markę COLORS, bo te narzędzia są najpopularniejsze na ebayu i aliexpress, jeśli ktoś ma więcej czasu i chce zaoszczędzić trochę pieniędzy, to można kupić same szczęki zaciskarki. Mi jednak nie chciałoby się za każdym razem rozkręcać zaciskarkę, aby wymienić szczęki na inne… A jeśli ktoś chce robić masówkę, to dla wygody warto wybrać coś z bardziej ergonomicznymi rączkami i wyższej klasy – np. firmy Knipex.
