Jak zdemontować obudowę filtra powietrza z Polo 6R
W zależności od silnika może być konieczne usunięcie filtra powietrza, np. w przypadku modernizacji Climatronic.

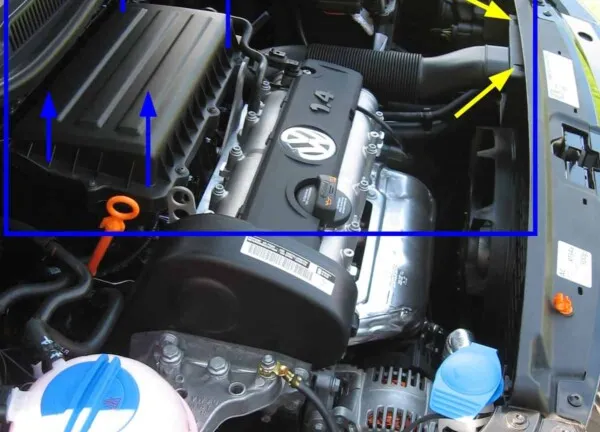

4-cylindrowy silnik 1.4/1.6 (MPI / BiFuel)
- Nacisnąć zatrzaski – strzałki – i wyciągnąć element łączący wlot powietrza z kanału powietrza dolotowego.
- Wyciągnąć wąż -1- z zaworu zwrotnego.
- Pociągnąć obudowę filtra powietrza do góry z kołków ustalających -2-.
Przegląd montażu – filtr powietrza
1 – 3 Nm
2 – Górna część filtra powietrza
3 – Uszczelka
4 – Zawór zwrotny
5 – Wąż
- Do obudowy wałka rozrządu.
6 – Wąż ssący
- Z przyłączem wlotowym.
7 – Zacisk sprężynowy
- Demontaż i montaż przy użyciu szczypiec do opasek zaciskowych -VAS 6340- lub szczypiec sprężynowych -VAS 5024A-.
8 – Uszczelka
9 – Gumowa przelotka
10 – Dolna część filtra powietrza
11 – Element filtrujący
4-cylindrowy silnik 1.2 TSI (1.2 l silnik z bezpośrednim wtryskiem i turbosprężarką)
Nie musisz go usuwać, zmienić nagrzewnicę ;-)
- Odkręć śruby zabezpieczające – strzałki – kanału powietrza dolotowego i złącza wlotowego turbosprężarki.
- Zdejmij przewód podciśnienia -1- poniżej przewodu dolotowego.
- Wykręć śrubę zabezpieczającą -2-.
- Pociągnij obudowę filtra powietrza do góry.
