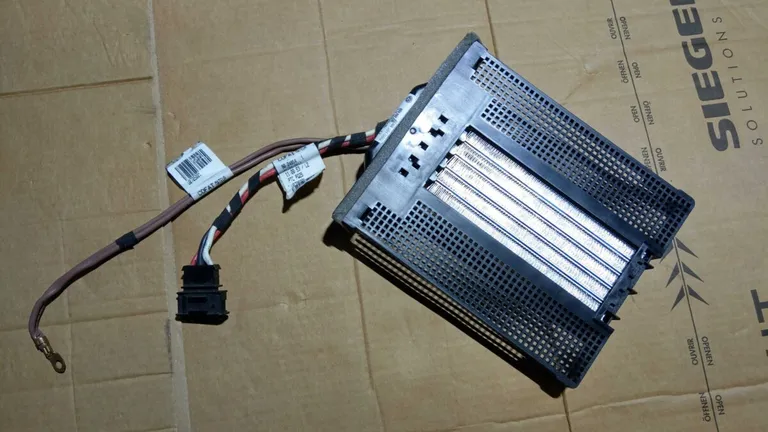

Doposażenie w elektryczne dogrzewanie PTC

Informacje o PTC (grzałce wysokonapięciowej)

W pojazdach z układem dodatkowego dogrzewania elektrycznego, przy nagrzewnicy zainstalowana jest dodatkowa grzałka grzałka elektryczna (PTC).

Fabrycznie montowana jest głównie w Polo TDI, ponieważ auta z silnikiem diesla wolniej się nagrzewają, więc zwykle ich nagrzewnica posiada dodatkową grzałkę (PTC) aby nie marznąć podczas zimy. PTC pobiera sporo prądu, więc wymaga dobrego akumulatora i alternatora minimum 140A (zwróć na to uwagę, jeśli zamierzasz doposażyć swoje Polo z silnikiem benzynowym w PTC).

wymiennik ciepła -3- → taki sam we wszystkich modelach:
6R0819031 (6R0 819 031)
lub
6C0819031 (6C0 819 031)

element grzejny do elektrycznego dodatkowego podgrzewacza powietrza (PTC) -2-
6R0963235 (6R0 963 235)

obudowa nagrzewnicy z PTC -1-
6Q0819875E (6Q0 819 875 E)

Aby zainstalować PTC w nagrzewnicy bez tego fabrycznego elementu, należy wymienić obudowę dystrybucji powietrza na 6Q0819875C lub 6Q0819875E:

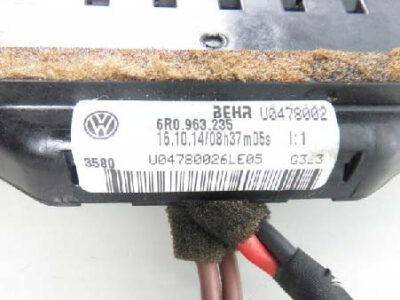

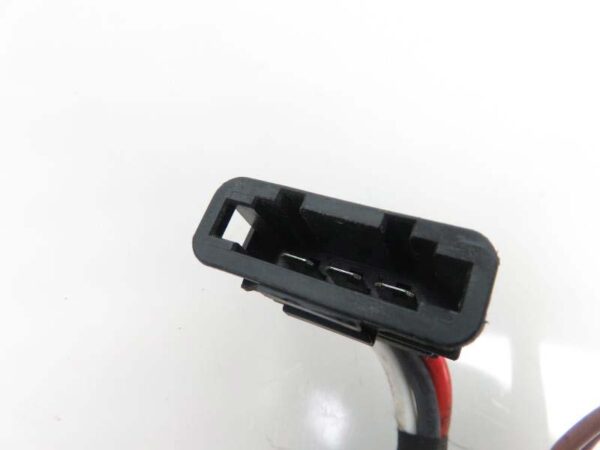

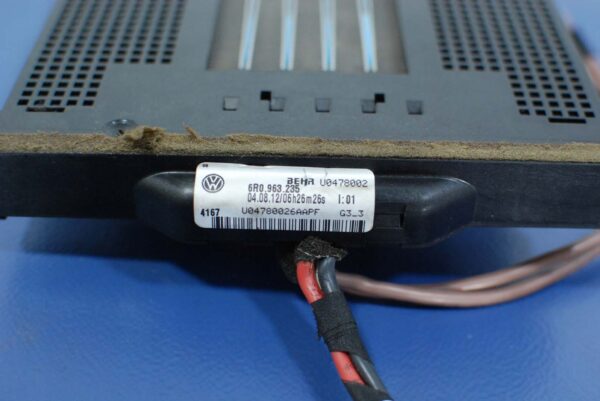

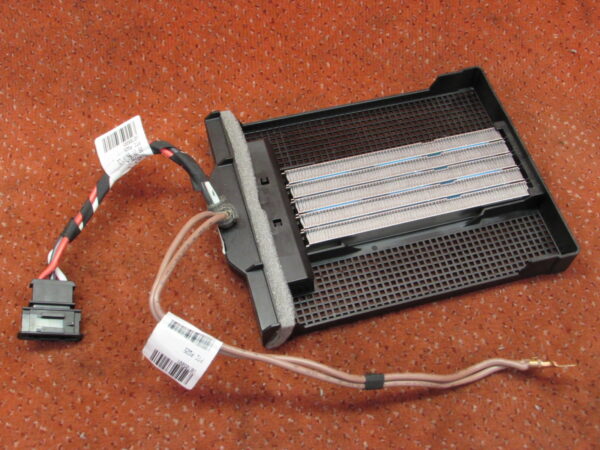

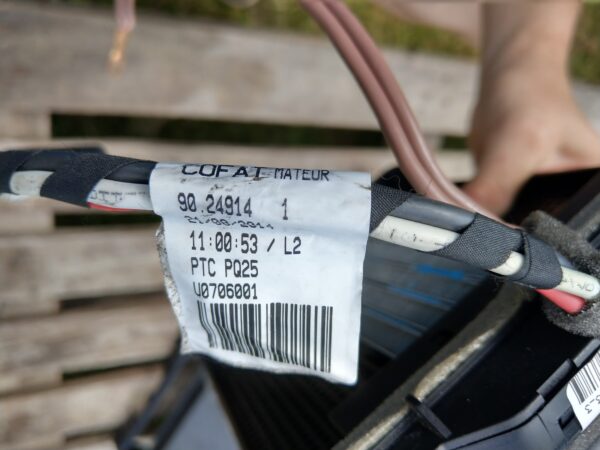

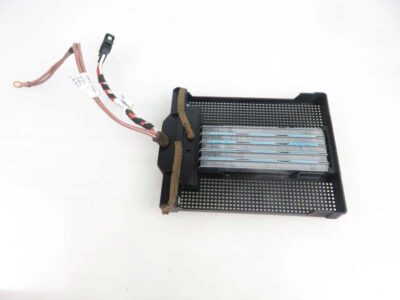

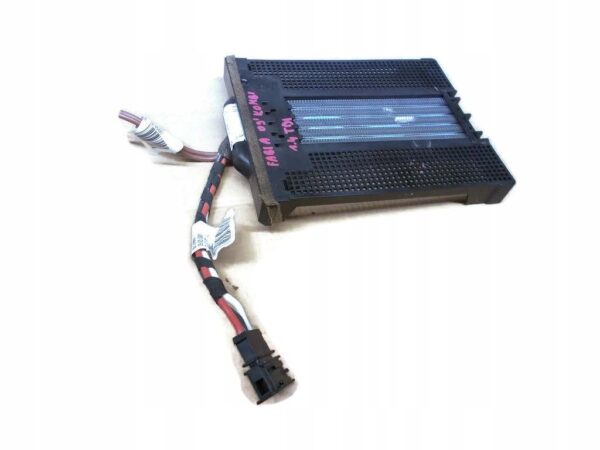

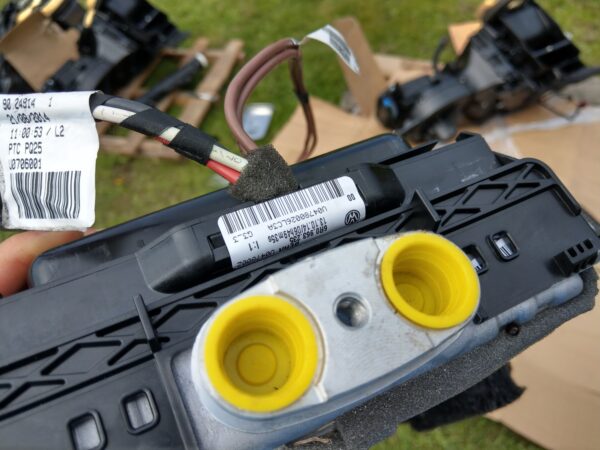

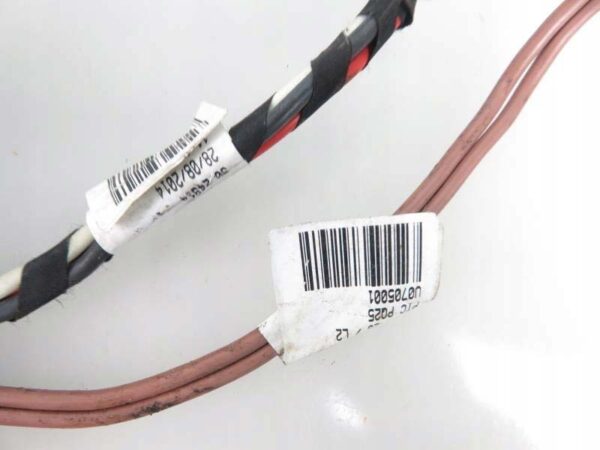

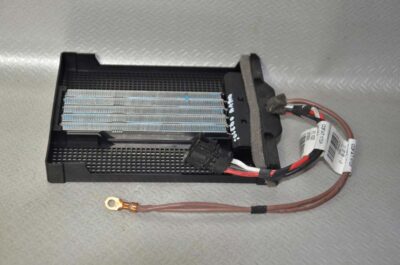

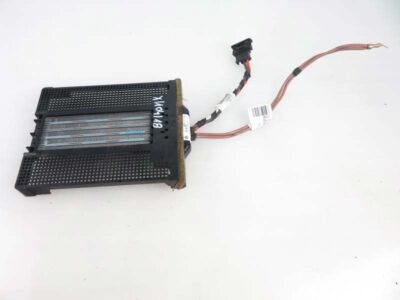

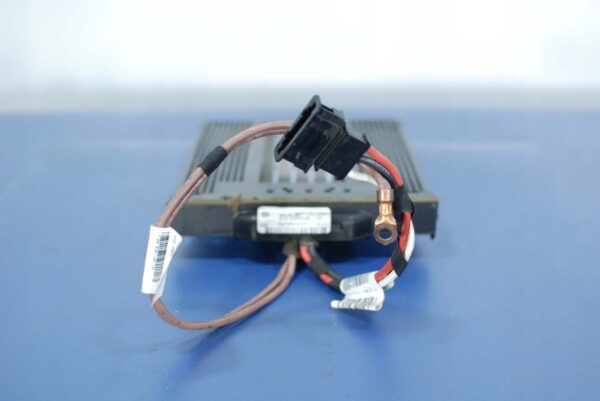

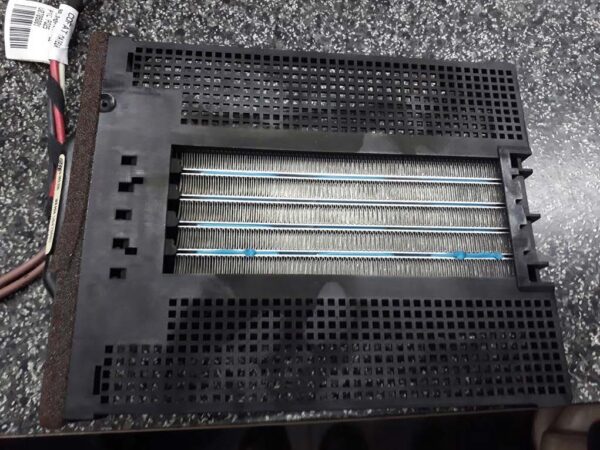

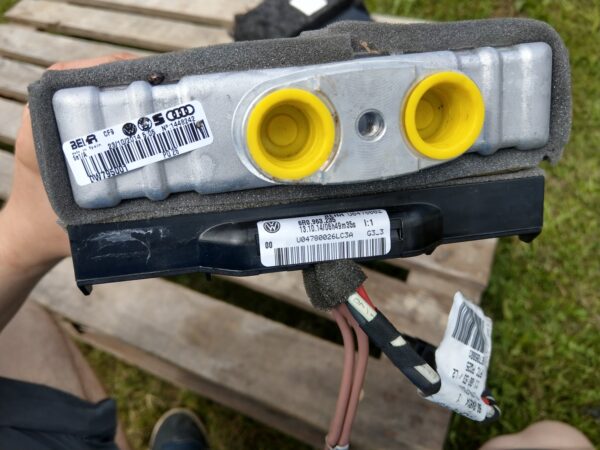

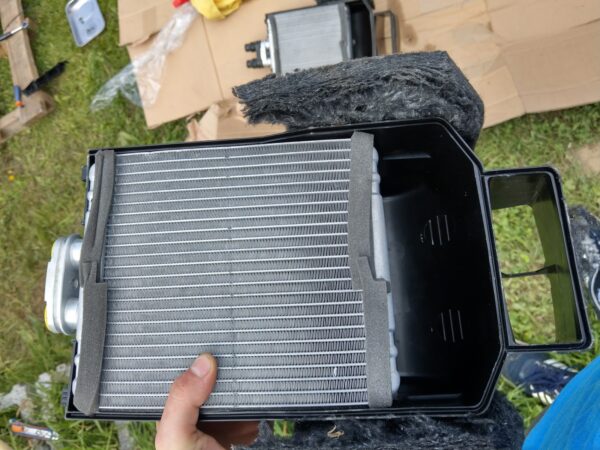

Zdjęcia nagrzewnicy PTC:

Doposażenie w PTC – schematy z ELSA’y

Nagrzewnica PTC w Polo 6R z silnikiem 1.4 CGGB

Schemat 1

Przekaźnik wyjściowy niskiej temperatury, przekaźnik wyjściowy wysokiej temperatury, jednostka sterująca silnika

Schemat 2

Bezpiecznik 1, bezpiecznik 2, bezpiecznik 3, element dodatkowej nagrzewnicy powietrza

PTC w Polo 6R z silnikiem 1.2 TDI CFWA

Schemat 1

Przełącznik stykowy elementu grzejnego ogrzewania dodatkowego, Automatyczny moduł sterowania okresem żarzenia, Moduł sterujący silnika, Świeca żarowa 1, Świeca żarowa 2, Świeca żarowa 3
