Przegląd bezpieczników i przekaźników Polo 6R
Zlokalizuj bezpiecznik i przekaźnik w swoim samochodzie. Schemat bezpieczników Polo 6R. Rozpiska bezpieczników z Volkswagena Polo 6R
Powodem, dla którego samochód nie jest wyposażony w kartę z bezpiecznikami, jest ogromna liczba wariantów bezpieczników w Polo 6R – co widać na rozpisce technicznej, zamieszczonej poniżej.

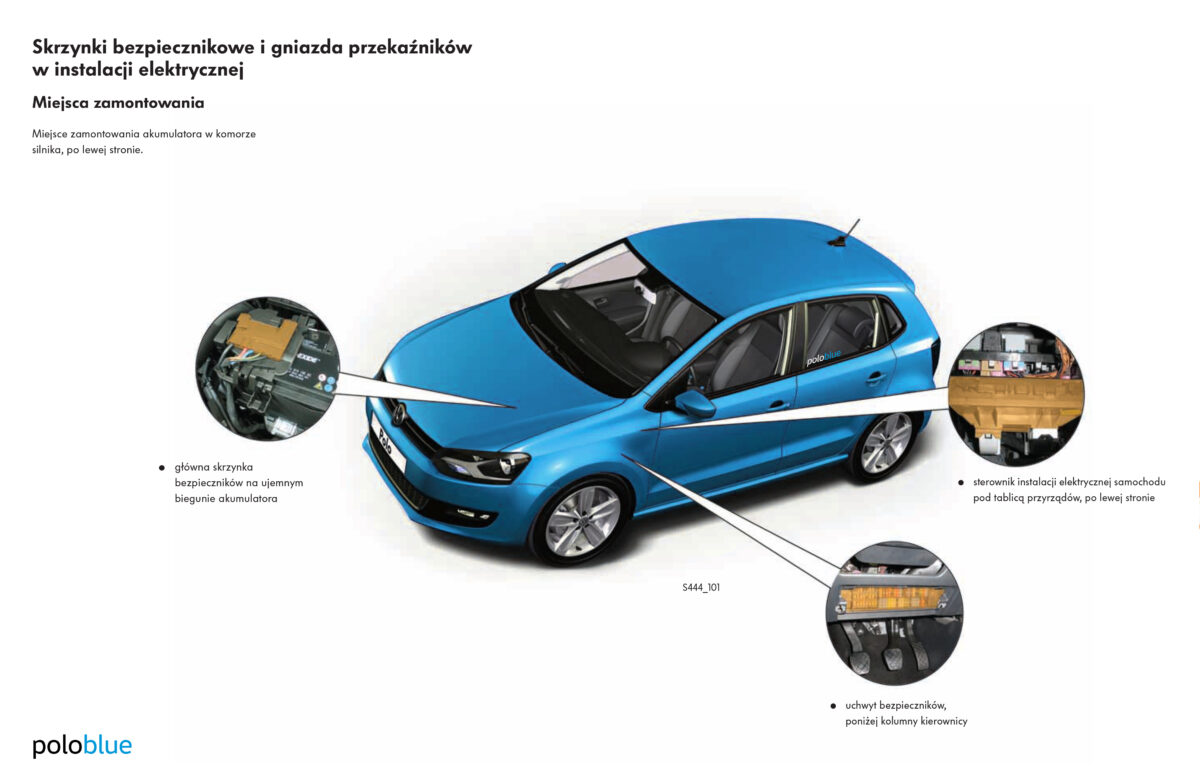

Przegląd uchwytów bezpieczników i przekaźników
- 1 – Uchwyt bezpieczników A −SA−
Uchwyt bezpieczników C −SC− - 2 – Uchwyt bezpieczników B −SB−
- Miejsce montażu: pod kierownicą
- 3 – Uchwyt bezpieczników F −SF−
- 4 – Uchwyt przekaźników i bezpieczników 1 −SR1−
Uchwyt bezpieczników na akumulatorze
- 1 – Uchwyt bezpieczników A −SA−
- 2 – Uchwyt bezpieczników C −SC−
- 3 – Przekaźnik modułu podgrzewania świec żarowych −J179−
- Tylko modele z silnikiem diesla
Uchwyt bezpieczników A −SA− i uchwyt bezpieczników C −SC−
- 1 – Uchwyt bezpieczników C −SC−
- 2 – Uchwyt bezpieczników A −SA−
- 3 – Dodatkowy przekaźnik pompy płynu chłodzącego −J496−
- W zależności od wyposażenia
Rozpiska bezpieczników w uchwycie bezpieczników A −SA−, w uchwycie bezpieczników C −SC−
Kolory bezpieczników:
- 30 A – zielony
- 25 A – biały
- 20 A – żółty
- 15 A – niebieski
- 10 A – czerwony
- 7,5 A – brązowy
- 5 A – beżowy
- 3 A – fioletowy
| Nr | Nazwa na schemacie elektrycznym | Wartość znamionowa | Funkcja / element | Zacisk |
|---|---|---|---|---|
| −SA1− | Bezpiecznik 1 w uchwycie bezpieczników A | 150A 175A | Alternator −C− | 30 |
| −SA2− | Bezpiecznik 2 w uchwycie bezpieczników A | Nie przypisane | ||
| −SA3− | Bezpiecznik 3 w uchwycie bezpieczników A | 110A | włącznik zapłonu i rozrusznika −D− przełącznik świateł −E1− zespół przełączników na kolumnie kierownicy −E59− przekaźnik odciążający styku X −J59− przekaźnik pompy paliwa −J17− przekaźnik układu doprowadzania paliwa −J643− przekaźnik świateł mijania −J331− bezpiecznik 20 w uchwycie bezpieczników B −SB20− przekaźnik świateł pozycyjnych −J3− przekaźnik zasilania terminala 30 −J317− bezpiecznik 3 w uchwycie bezpieczników B −SB3− | 30 |
| −SA4− | Bezpiecznik 4 w uchwycie bezpieczników A | 50A | sterownik układu wspomagania kierowania −J500− | 30 |
| −SA5− | Bezpiecznik 5 w uchwycie bezpieczników A | 40A | sterownik systemu ABS −J104− | 30 |
| −SA6− | Bezpiecznik 6 w uchwycie bezpieczników A | 40A | sterownik wentylatora chłodnicy −J293− | 30 |
| −SA7− | Bezpiecznik 7 w uchwycie bezpieczników A | 50A | sterownik wstępnego żarzenia −J179− (tylko diesel) | 30 |
| −SC1− | Bezpiecznik 1 w uchwycie bezpieczników C | 25A | sterownik systemu ABS −J104− | 30 |
| −SC2− | Bezpiecznik 2 w uchwycie bezpieczników C | 30A | wyłącznik termiczny wentylatora −F18− / sterownik wentylatora chłodnicy −J293− | 30 |
| −SC3− | Bezpiecznik 3 w uchwycie bezpieczników C | 5A | sterownik wentylatora chłodnicy −J293− | 30 |
| −SC4− | Bezpiecznik 4 w uchwycie bezpieczników C | 10A | sterownik systemu ABS −J104− | 30 |
| −SC5− | Bezpiecznik 5 w uchwycie bezpieczników C | 5A | sterownik instalacji elektrycznej samochodu −J519− (T73b/59) | 30 |
| −SC6− | Bezpiecznik 6 w uchwycie bezpieczników C | − | Jednostka mechatroniczna −J743− | 30 |
Przyporządkowanie bezpieczników na uchwycie bezpieczników B (pod kierownicą)
- 1 – Uchwyt przekaźników
- 2 – Uchwyt bezpieczników B −SB−
- 3 – Złącze diagnostyczne −T16b−
Kolory bezpieczników
- 30 A – zielony
- 25 A – biały
- 20 A – żółty
- 15 A – niebieski
- 10 A – czerwony
- 7,5 A – brązowy
- 5 A – beżowy
- 3 A – fioletowy
| Nr | Nazwa na schemacie elektrycznym | Wartość znamionowa | Funkcja / element | Zacisk |
|---|---|---|---|---|
| 1 | Bezpiecznik 1 w uchwycie bezpieczników B −SB1− → Przypis 5 | 5 A | sterownik zestawu wskaźników −J285− → Przypis 5 sterownik systemu ABS −104− → Przypis 5 sterownik elektroniki obsługi telefonu komórkowego −J412− → Przypis 5 | 30a |
| 2 | Bezpiecznik 2 w uchwycie bezpieczników B −SB2− | 10 A | zespół przełączników na kolumnie kierownicy −E595− sterownik instalacji elektrycznej samochodu −J519− silnik wycieraczki tylnej szyby −V12− pompa układu mycia przedniej i tylnej szyby −V59− | 15 |
| 3 | Bezpiecznik 3 na uchwycie bezpieczników B −SB3− | 5 A | przekaźnik pompy paliwa −J17− sterownik silnika −J623− przekaźnik zasilania sterownika silnika (ECU Simos) −J363− → Przypis 11 sterownik pompy paliwa −J538− → Przypis 6 Sterownik dźwięku materiałowego −J869− , sterownik trybu gazowego (silniki BiFuel) −J659− → Przypis 6 | 15 |
| 4 | Bezpiecznik 4 w uchwycie bezpieczników B −SB4− → Przypis 13 | 2 A | zespół przełączników na kolumnie kierownicy −E595− → Przypis 13 | 30 |
| 5 | Bezpiecznik 5 w uchwycie bezpieczników B −SB5− | 5 A | sterownik systemu ABS −J104− → Przypis 15 | 30 |
| 6 | Bezpiecznik 6 w uchwycie bezpieczników B −SB6− | 5 A | sterownik zestawu wskaźników −J285− | 15 |
| 7 | Bezpiecznik 7 w uchwycie bezpieczników B −SB7− | 5 A | nastawnik regulacji zasięgu reflektorów −E102− oświetlenie tablicy rejestracyjnej z lewej strony −X4− oświetlenie tablicy rejestracyjnej, strona prawa −X5− sterownik instalacji elektrycznej samochodu −J519− → Przypis 5 | 58 |
| 8 | Bezpiecznik 8 w uchwycie bezpieczników B −SB8− → Przypis 8 | 10 A | wtryskiwacz, cylinder 1 −N30− wtryskiwacz, cylinder 2 −N31− wtryskiwacz, cylinder 3 −N32− wtryskiwacz, cylinder 4 −N33− | 87 |
| 8 | Bezpiecznik 8 w uchwycie bezpieczników B −SB8− → Przypis 7 | 10 A | grzałka sondy lambda −Z19− grzałka sondy lambda 1 za katalizatorem −Z29− elektrozawór z układem filtra z węglem aktywnym – zawór 1 −N80− | 87 |
| 9 | Bezpiecznik 9 w uchwycie bezpieczników B −SB9− | 5 A 7.5 A → Przypis 6 | przycisk TCS i ESP −E256− przycisk wyświetlacza ciśnienia w oponach −E492− czujnik skrętu kierownicy −G85− sterownik systemu ABS −J104− przycisk trybu start-stop −E693− → Przypis 5 interfejs diagnostyczny magistrali danych −J533− → Przypis 5 stabilizator napięcia 2 −J570− → Przypis 5 → Przypis 12 | 15 |
| 10 | Bezpiecznik 10 w uchwycie bezpieczników B −SB10− → Przypis 14 | 5A | przełącznik tempomatu −E45− zespół przełączników na kolumnie kierownicy −E595− wyłącznik świateł hamowania −F− przełącznik pedału sprzęgła −F36− sterownik instalacji elektrycznej samochodu −J519− | 15 |
| 11 | Bezpiecznik 11 w uchwycie bezpieczników B −SB11− | 2 A 5 A → Przypis 7 | regulator zakresu regulacji reflektorów −E102− silnik nastawczy regulacji zasięgu lewego reflektora −V48− silnik nastawczy regulacji zasięgu prawego reflektora −V49− przełącznik tempomatu −E45− → Przypis 10 sterownik instalacji elektrycznej samochodu −J519− (T73a/44) → Przypis 10 sterownik światła kierowanego i regulacji zasięgu świateł −J745− | 15 |
| 12 | Bezpiecznik 12 w uchwycie bezpieczników B −SB12− | 5 A | przełącznik regulacji lusterka −E43− | 15 |
| 13 | Bezpiecznik 13 w uchwycie bezpieczników B −SB13− | 5 A | sterownik mechatroniczny dwusprzęgłowej skrzyni biegów −J743− dźwignia przełączania zakresów −E313− | 15 |
| 14 | Bezpiecznik 14 w uchwycie bezpieczników B −SB14− | 5 A | sterownik poduszki bezpieczeństwa −J234− kontrolna wyłączonej poduszki bezpieczeństwa, strona przedniego pasażera −K145− | 15 |
| 15 | Bezpiecznik 15 w uchwycie bezpieczników B −SB15− | 5 A | rezystor grzewczy lewej dyszy natryskowej −Z20− rezystor grzewczy prawej dyszy natryskowej −Z21− | 15 |
| 16 | Bezpiecznik 16 w uchwycie bezpieczników B −SB16− | 5 A | sterownik sygnalizacji przy parkowaniu −J446− | 15 |
| 17 | Bezpiecznik 17 w uchwycie bezpieczników B −SB17− | 7.5 A | pompa układu mycia przedniej i tylnej szyby −V59− → Przypis 14 | 53c |
| 18 | Bezpiecznik 18 w uchwycie bezpieczników B −SB18− | 5 A | wyłącznik stykowy tylnego światła przeciwmgłowego −F216− sterownik zestawu wskaźników −J285− światło przeciwmgłowe tylne lewe −L46− , sterownik instalacji elektrycznej samochodu −J519− (T73a/6) → Przypis 10 | 55a |
| 19 | Bezpiecznik 19 w uchwycie bezpieczników B −SB19− | 5 A | sterownik instalacji elektrycznej samochodu −J519− (T73a/42) Włącznik zapłonu −D− , S-contact | 75 |
| 20 | Bezpiecznik 20 w uchwycie bezpieczników B −SB20− | 5 A | czujnik skrętu kierownicy −G85− sterownik zestawu wskaźników −J285− przekaźnik układu doprowadzania paliwa −J643− → Przypis 5 → Przypis 7 przekaźnik zasilania terminala 30 −J317− → Przypis 5 → Przypis 7 przekaźnik małej mocy grzania −J359− → Przypis 7 przekaźnik dużej mocy grzewczej −J360− → Przypis 7 | 30 |
| 21 | Bezpiecznik 21 w uchwycie bezpieczników B −SB21− | 10 A | sterownik instalacji elektrycznej samochodu −J519− (T73a/66) oświetlenie do czytania, strona kierowcy −W19− oświetlenie do czytania, strona przedniego pasażera −W13− oświetlenie kabiny z opóźnieniem wyłączania −W15− podświetlane lusterko w osłonie przeciwsłonecznej kierowcy −W20− odświetlane lusterko w osłonie przeciwsłonecznej pasażera −W14− oświetlenie miejsca na nogi po lewej stronie −W9− Oświetlenie miejsca na nogi po prawej stronie −W10− prawe oświetlenie bagażnika −W35− tylne centralne światło do czytania −W44− | 30 |
| 22 | Bezpiecznik 22 w uchwycie bezpieczników B −SB22− | 5 A | przyłącze diagnostyczne −U31− sterownik układu Climatronic −J255− sterownik układu klimatyzacjii −J301− sterownik elektroniki obsługi telefonu komórkowego −J412− elektromagnes blokady wyjścia kluczyka zapłonowego −N376− | 30 |
| 23 | Bezpiecznik 23 w uchwycie bezpieczników B −SB23− | 5 A | dźwignia zmiany biegów −E313− czujnik deszczu −G213− sterownik instalacji elektrycznej samochodu −J519− (T73b/39) sterownik silnika −J623− interfejs diagnostyczny magistrali danych −J533− → Przypis 5 | 30 |
| 24 | Bezpiecznik 24 w uchwycie bezpieczników B −SB24− | 5 A 10 A → Przypis 14 | sterownik instalacji elektrycznej samochodu −J519− (T73a/64) podgrzewane lusterko zewnętrzne po stronie kierowcy −Z4− Podgrzewane lusterko zewnętrzne po stronie pasażera z przodu −Z5− | 30 |
| 25 | Bezpiecznik 25 w uchwycie bezpieczników B −SB25− | 5 A | nadajnik wysokociśnieniowy −G65− jednostka sterująca nagrzewnicą −J162− sterownik wentylatora chłodnicy −J293− sterownik układu klimatyzacjii −J301− sterownik rozpoznawania przyczepy, w bagażniku, strona prawa −J345− przyłącze diagnostyczne −U31− czujnik wilgotności powietrza −G355− → Przypis 5 sterownik wentylatora chłodnicy −J293− stabilizator napięcia −J532− → Przypis 5 stabilizator napięcia 2 −J570− → Przypis 5 → Przypis 11 | 15 |
| 26 | Bezpiecznik 26 w uchwycie bezpieczników B −SB26− | 7.5 A | przepływomierz powietrza −G70− czujnik poziomu i temperatury oleju −G266− sterownik układu wspomagania kierowania −J500− rezystor grzewczy odpowietrzania skrzyni korbowej −N79− (silniki wysokoprężne) przekaźnik rozrusznika 11 −J906− → Przypis 5 przekaźnik rozrusznika 2 −J907− → Przypis 5 | 15 |
| 27 | Bezpiecznik 27 w uchwycie bezpieczników B −SB27− | 7.5 A | włącznik świateł cofania −F4− | 15 |
| 28 | Bezpiecznik 28 w uchwycie bezpieczników B −SB28− | 10 A | sonda lambda −G39− sonda lambda za katalizatorem −G130− grzałka sondy lambda −Z19− ogrzewanie sondy lambda 1 za katalizatorem −Z29− | 87 |
| 29 | Bezpiecznik 29 w uchwycie bezpieczników B −SB29− | 10 A | zawór regulacyjny ciśnienia paliwa −N276− zawór dozowania paliwa −N290− | 87 |
| 30 | Bezpiecznik 30 w uchwycie bezpieczników B −SB30− | 10 A | zawór elektromagnetyczny ograniczania ciśnienia doładowania −N75− zawór elektromagnetyczny 1 zbiornika węgla aktywnego −N80− zawór przełączający chłodnicy układu recyrkulacji spali −N345− dodatkowa pompa płynu chłodz. (dla EGR) −V178−, przekaźnik rezystancji nagrzewnicy −925− → Przypis 6 | 87 |
| 31 | Bezpiecznik 31 w uchwycie bezpieczników B −SB31− | 10 A 5 A → Przypis 6 | czujnik wskaźnika poziomu gazu −G707− (tylko w BiFuel CMAA) sterownik wstępnego żarzenia −J179− (tylko diesel) przekaźnik układu doprowadzania paliwa −J643− przekaźnik dodatkowej pompy wody −J496− → Przypis 6 wtryskiwacz, cylinder 1 −N30− wtryskiwacz, cylinder 2 −N31− Wtryskiwacz, cylinder 3 −N32− wtryskiwacz, cylinder 4 −N33− przepływomierz powietrza −G70− → Przypis 6 | 87 |
| 32 | Bezpiecznik 32 w uchwycie bezpieczników B −SB32− | 10 A 15 A 20 A 30 A → Przypis 6 | czujnik wskaźnika poziomu paliwa −G− → Przypis 8 pompa paliwa tłoczenia wstępnego −G6− → Przypis 8 (silniki wysokoprężne) sterownik silnika −J623− sterownik trybu gazowego (silniki BiFuel) −J659− → Przypis 6 | 87 |
| 33 | Bezpiecznik 33 w uchwycie bezpieczników B −SB33− | 5 A | czujnik położenia sprzęgła −G476− przełącznik świateł hamowania −F− | 87 |
| 34 | Bezpiecznik 34 w uchwycie bezpieczników B −SB34− | 15 A 7.5 A → Przypis 6 | sterownik zestawu wskaźników −J285− żarówka lewego światła drogowego −M30− żarówka prawego światła drogowego −M32− , sterownik instalacji elektrycznej samochodu −J519− (T73a/62) → Przypis 10 sterownik lewej lampy wyładowczej −J343− → Przypis 6 sterownik prawej lampy wyładowczej −J344− → Przypis 6 | ?? |
| 35 | Bezpiecznik 35 w uchwycie bezpieczników B −SB35− | 15 A 20 A → Przypis 6 | sterownik silnika −J623− przekaźnik układu doprowadzania paliwa −J643− | 87 |
| 36 | Bezpiecznik 36 w uchwycie bezpieczników B −SB36− | 7.5 A | żarówka prawego światła drogowego −M32− | 87 |
| 37 | Bezpiecznik 37 w uchwycie bezpieczników B −SB37− | 25 A | nastawnik ogrzewania siedzenia kierowcy −E94− nastawnik ogrzewania siedzenia przedniego pasażera −E95− sterownik ogrzewania przednich siedzeń (za tablicą przyrządów, na środku) −J774− | 75 |
| 38 | Bezpiecznik 38 w uchwycie bezpieczników B −SB38− | 30 A | jednostka mechatroniczna do dwusprzęgłowej skrzyni biegów −J743− | 30 |
| 39 | Bezpiecznik 39 w uchwycie bezpieczników B −SB39− | 10 A 15 A → Przypis 6 | żarówka prawego światła mijania −M31− | 56b |
| 40 | Bezpiecznik 40 w uchwycie bezpieczników B −SB40− | 30 A | przełącznik dmuchawy świeżego powietrza −E9− sterownik dmuchawy świeżego powietrza −J126− | 75 |
| 41 | Bezpiecznik 41 w uchwycie bezpieczników B −SB41− | 10 A | silnik wycieraczki tylnej szyby −V12− | 75 |
| 42 | Bezpiecznik 42 w uchwycie bezpieczników B −SB42− | 15 A | zapalniczka −U1− gniazdo wtykowe 12 V −U5− → Przypis 8 | 75 |
| 43 | Bezpiecznik 43 w uchwycie bezpieczników B −SB43− | 15 A 20 A → Przypis 14 | sterownik instalacji elektrycznej samochodu −J519− (T73b/13) żarówka przedniego lewego kierunkowskazu −M5− żarówka przedniego prawego kierunkowskazu −M7− żarówka tylnego lewego kierunkowskazu −M6− żarówka tylnego prawego kierunkowskazu −M8− żarówka kierunkowskazu w lusterku zewnętrznym kierowcy −L131− żarówka kierunkowskazu w lusterku zewnętrznym po stronie przedniego pasażera −L132− żarówka światła hamowania, strona lewa −M9− żarówka światła hamowania, strona prawa −M10− lampa trzeciego światła hamowania −M25− | 30 |
| 44 | Bezpiecznik 44 w uchwycie bezpieczników B −SB44− | 5 A | czujnik ultradźwiękowy alarmu −G209− syrena alarmu −H12− | 30 |
| 45 | Bezpiecznik 45 w uchwycie bezpieczników B −SB45− | 15 A 20 A → Przypis 6 | sterownik jednostki wskazań radia i systemu nawigacji −J503− sterownik systemu multimedialnego −J650− radio −R− stabilizator napięcia −J532− → Przypis 5 | 30 |
| 46 | Bezpiecznik 46 w uchwycie bezpieczników B −SB46− | 20 A | przekaźnik układu mycia reflektorów −J39− sterownik instalacji elektrycznej samochodu −J519− (T73a/73) wysokotonowy sygnał dźwiękowy −H2− niskotonowy sygnał dźwiękowy −H7− | 30 |
| 47 | Bezpiecznik 47 w uchwycie bezpieczników B −SB47− | 20 A | sterownik instalacji elektrycznej samochodu −J519− (T73a/68) silnik wycieraczek −V− | 30 |
| 48 | Bezpiecznik 48 w uchwycie bezpieczników B −SB48− | 25 A | sterownik instalacji elektrycznej samochodu −J519− (T73a/16) mechanizm zamka centralnego, drzwi kierowcy −F220− mechanizm zamka centralnego, drzwi pasażera −F221− mechanizm zamka centralnego, drzwi tylne lewe −F222− mechanizm zamka centralnego, drzwi tylne prawe −F223− jednostka zamka klapy tylnej −F256− silnik blokowania klapy wlewu paliwa −V155− | 30 |
| 49 | Bezpiecznik 49 w uchwycie bezpieczników B −SB49− → Przypis 8 | 30 A | sterownik odsuwanego dachu −J245− | 30 |
| 49 | Bezpiecznik 49 w uchwycie bezpieczników B −SB49− → Przypis 7 | 15 A | przekaźnik pompy paliwa −J17− → Przypis 6 przekaźnik układu doprowadzania paliwa −J643− → Przypis 6 | 30 |
| 50 | Bezpiecznik 50 w uchwycie bezpieczników B −SB50− | 25 A | sterownik drzwi kierowcy −J386− | 30 |
| 51 | Bezpiecznik 51 w uchwycie bezpieczników B −SB51− | 25 A | sterownik drzwi przedniego pasażera −J387− | 30 |
| 52 | Bezpiecznik 52 w uchwycie bezpieczników B −SB52− | 30 A | sterownik tylnych lewych drzwi −J388− sterownik tylnych prawych drzwi −J389− | 30 |
| 53 | Bezpiecznik 53 w uchwycie bezpieczników B −SB53− | 30 A | sterownik instalacji elektrycznej samochodu −J519− (T73b/67) ogrzewanie tylnej szyby −Z1− | 30 |
| 54 | Bezpiecznik 54 w uchwycie bezpieczników B −SB54− | 15 A | żarówka lewego światła przeciwmgłowego −L22− żarówka prawego reflektora przeciwmgłowego −L23− | 55 |
| 55 | Bezpiecznik 55 w uchwycie bezpieczników B −SB55− | 15 A 20 A → Przypis 6 | cewka zapłonowa 1 ze stopniem wyjściowym −N70− cewka zapłonowa 2 ze stopniem wyjściowym −N127− cewka zapłonowa 3 ze stopniem wyjściowym −N291− cewka zapłonowa 4 ze stopniem wyjściowym −N292− | 87 |
| 56 | Bezpiecznik 56 w uchwycie bezpieczników B −SB56− | 15 A | żarówka lewego światła do jazdy w dzień −L174− żarówka prawego światła do jazdy w dzień −L175− | 75 |
| 57 | Bezpiecznik 57 w uchwycie bezpieczników B −SB57− | 15 A | sterownik instalacji elektrycznej samochodu −J519− (T73b/11) | 30 |
| 58 | Bezpiecznik 58 w uchwycie bezpieczników B −SB58− | 20 A | pompa próżniowa (vacuum) wspomagania hamulca −V469− | 87 |
| 59 | Bezpiecznik 59 w uchwycie bezpieczników B −SB59− | 10 A 15 A → Przypis 6 | żarówka lewego światła mijania −M29− | 56b |
| 60 | Bezpiecznik 60 w uchwycie bezpieczników B −SB60− → Przypis 5 | 15 A 20 A → Przypis 6 | sterownik jednostki wskazań radia i systemu nawigacji −J503− → Przypis 5 | 30a |
Przypisy
5) Tylko modele z systemem stop/start
6) W zależności od wyposażenia
7) Od maja 2010
8) Do maja 2010
9) Do listopada 2009
10) Od listopada 2009r
11) Do listopada 2010 r
12) Od listopada 2010r
13) Do maja 2011
14) Od maja 2011
15) Tylko modele z akumulatorem w bagażniku
Przegląd terminali
Rozpiska głównych numerów terminali z VW Polo 6R, które najczęściej pojawiają się w schematach, przydatne dla wszystkich, którzy coś zmieniają (lub dopiero planują to robić) 😉
| 15 | +12V po zapłonie |
| 15a | +12V po zapłonie, zabezpieczony bezpiecznikiem |
| 30 | +12V bezpośrednio z akumulatora |
| 30a | +12V z aku, przez bezpiecznik |
| 30al | +12V z aku, odcięte po zamknięciu zamka centralnego (np. do świateł wewnątrz pojazdu) |
| 30g | +12V z aku, odcięte po zamknięciu zamka centralnego (np. do lampki w schowku itp.) |
| 31 | masa (GND) |
| 50 | start silnika (do włączenia rozrusznika po przekręcaniu kluczyka w stacyjce) |
1 – Sterownik instalacji elektrycznej samochodu (BCM) dla centralnego sterownika systemu komfortu −J393− i interfejsu diagnostycznego magistrali danych −J533− (bramki Gateway).
2 – uchwyt do jednostki sterującej
3 – przekaźnik
4 – bezpiecznik
5 – płyta przekaźnika
6 – uchwyt bezpiecznika
7 – uchwyt bezpiecznika
8 – bezpiecznik płaski 19/2×5
9 – bezpiecznik płaski 10/2×2,8
10 – osłona uchwytu bezpiecznika
11 – śruba półokrągła (combi) z łbem sześciokątnym
12 – narzędzie do montażu bezpiecznika
13 – uchwyt do gniazda bezpiecznika
14 – adapter (PR-TW0)
15 – jednostka sterująca świecy żarowejg (PR-TF3,T1S/PR-TS4)/ dodatkowy przekaźnik pompy płynu chłodzącego J496 (PR-TW0) / przekaźnik 449
16 – centralna ochrona
17 – bezpiecznik (110A)
18 – nakrętka sześciokątna z podkładką (M6)
